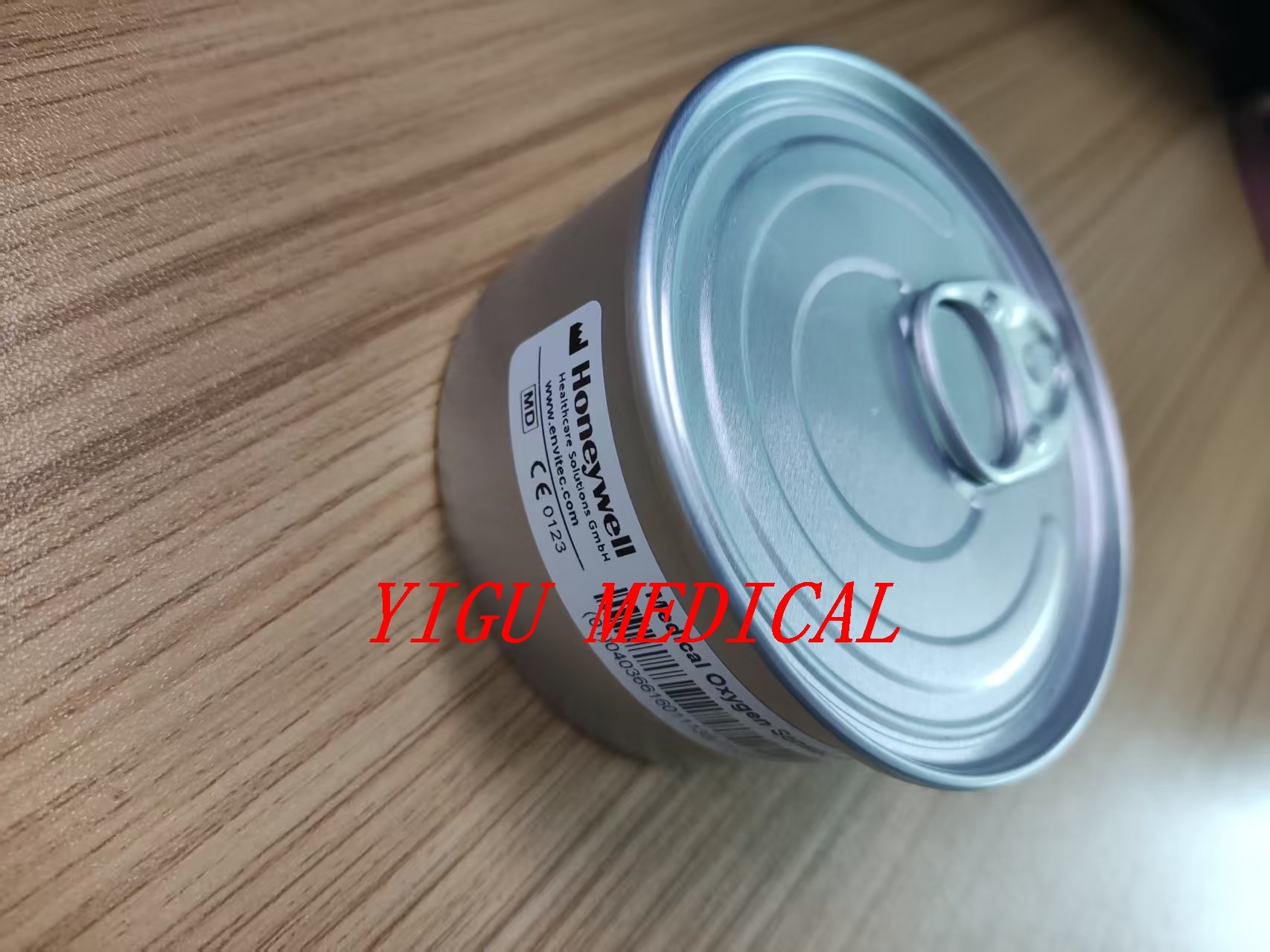

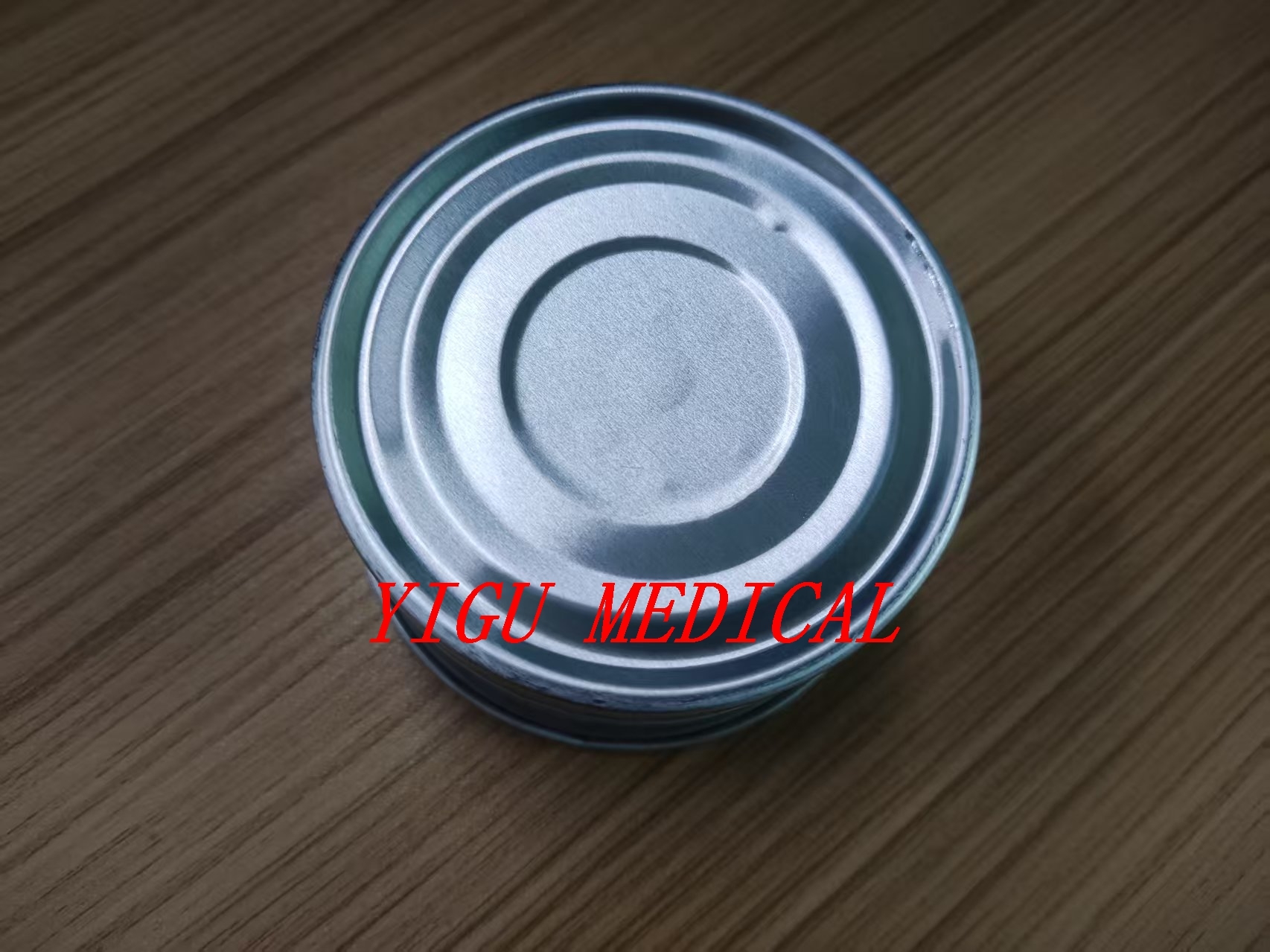

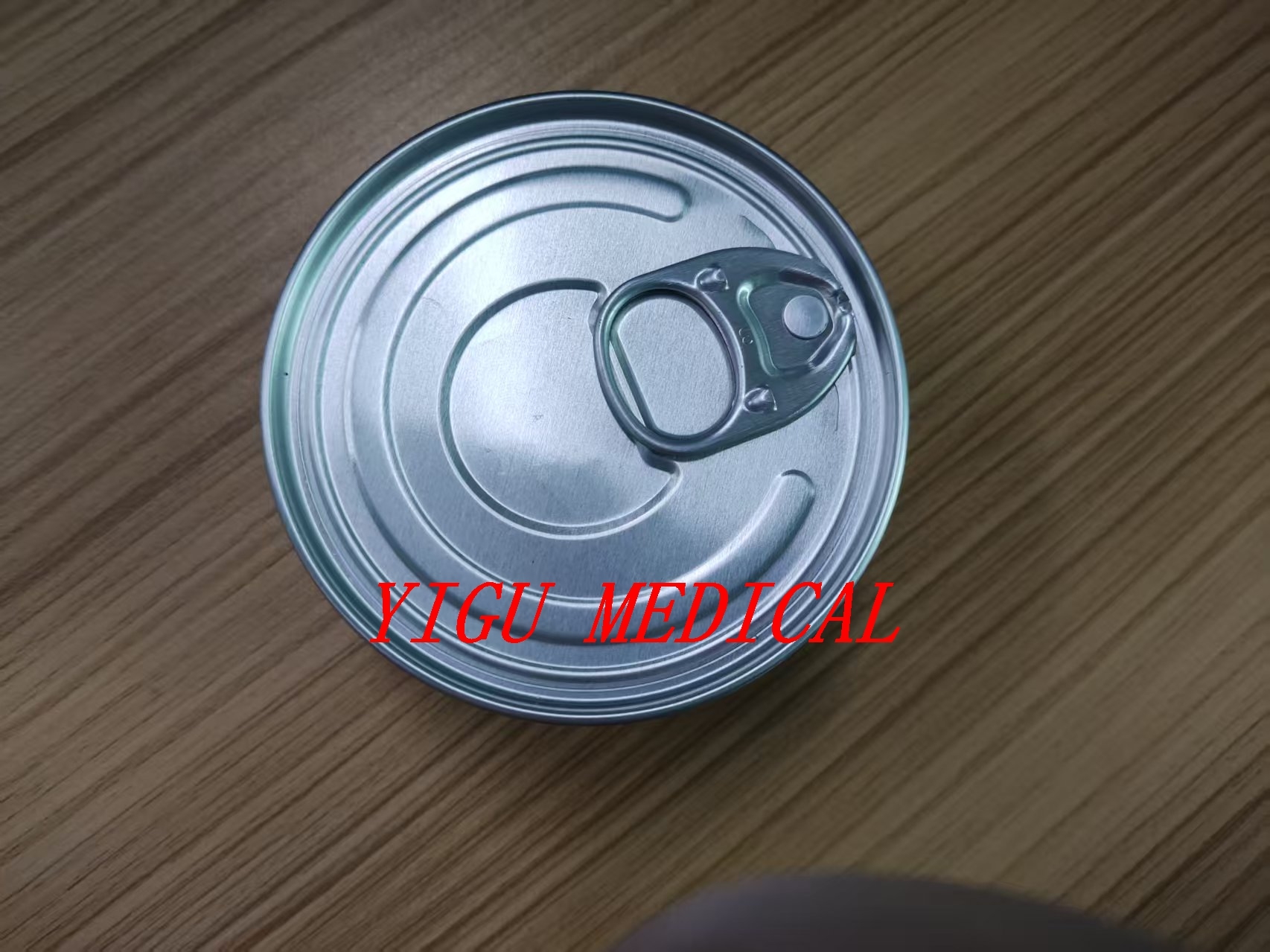

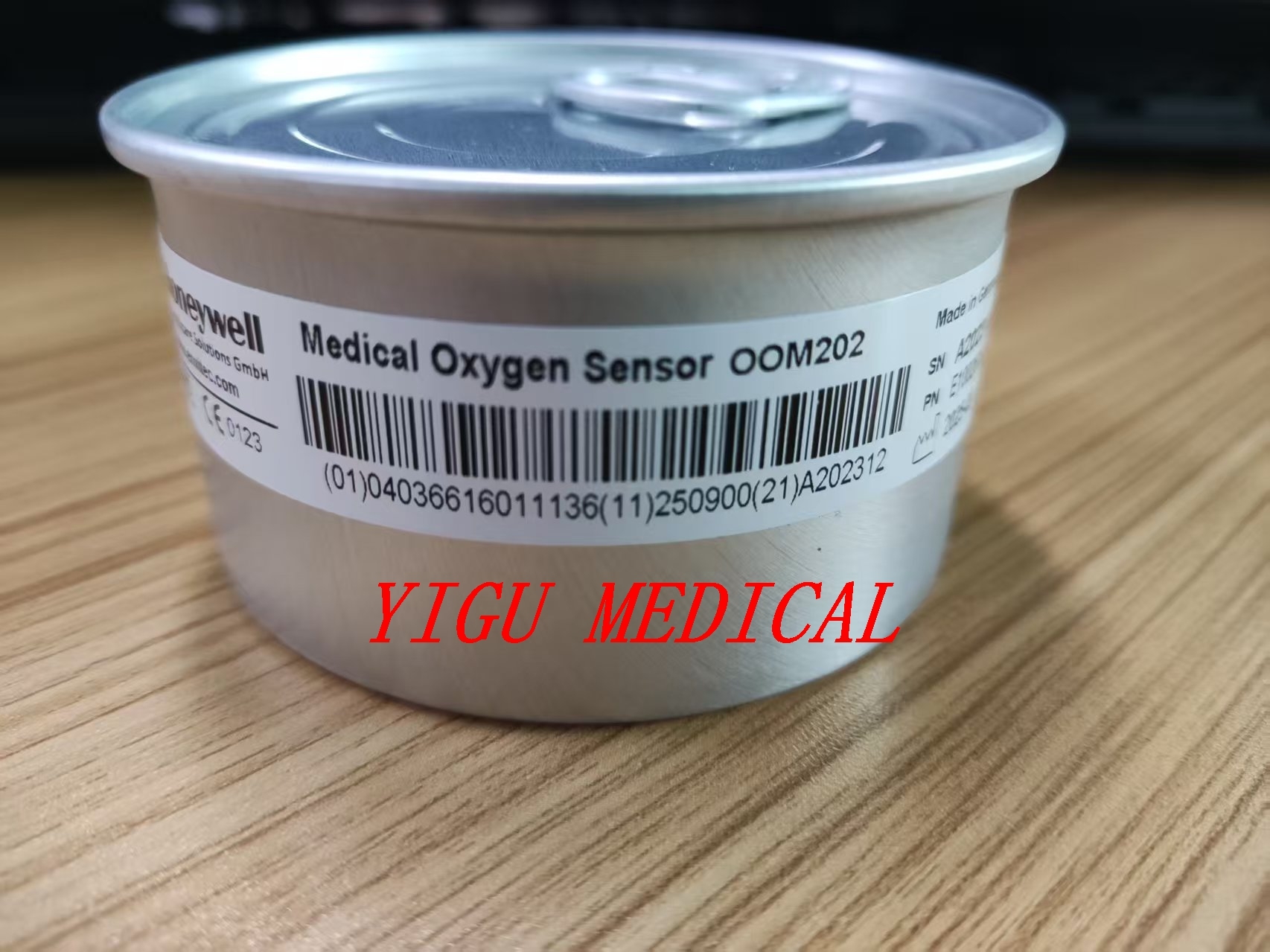

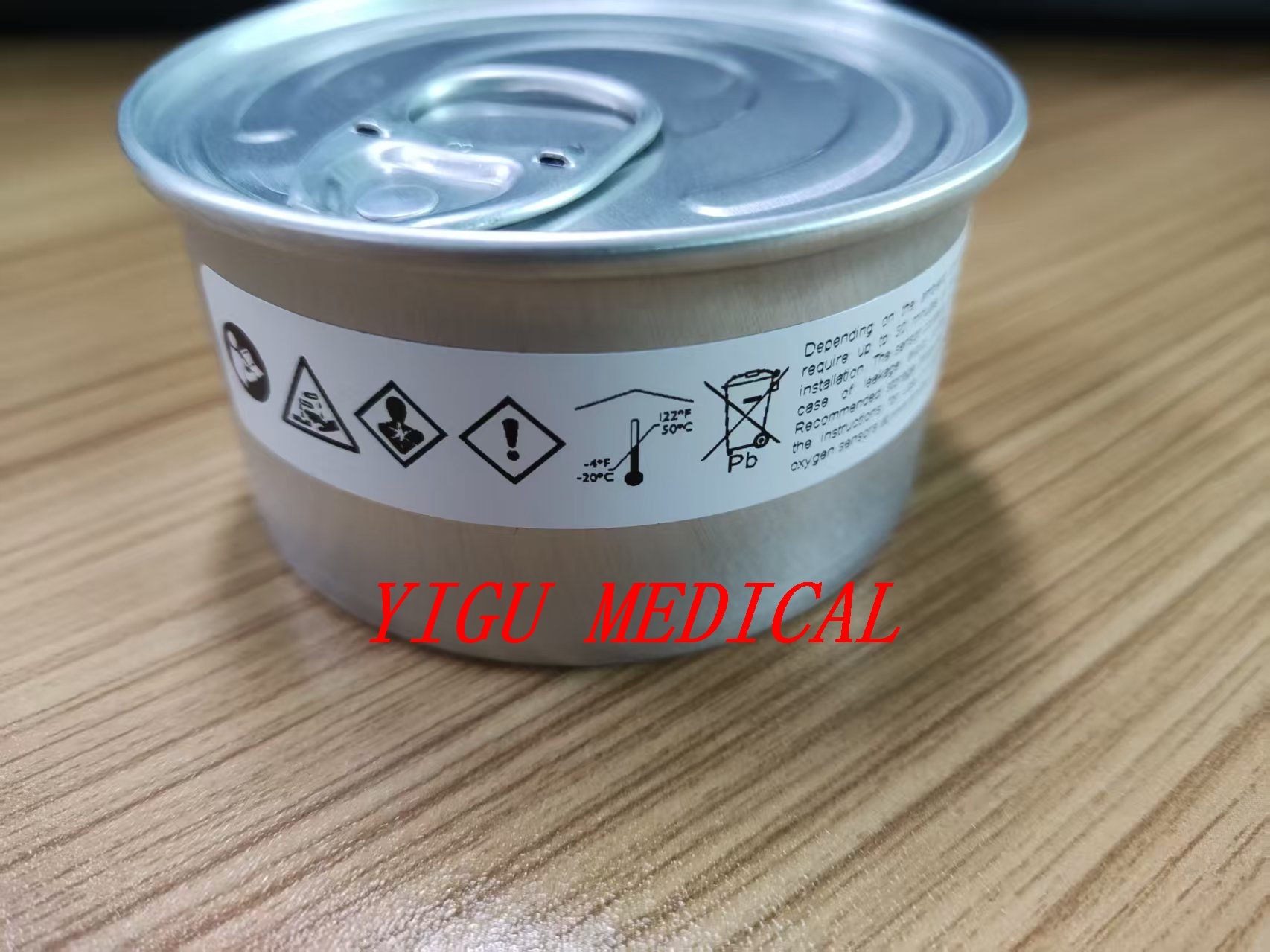

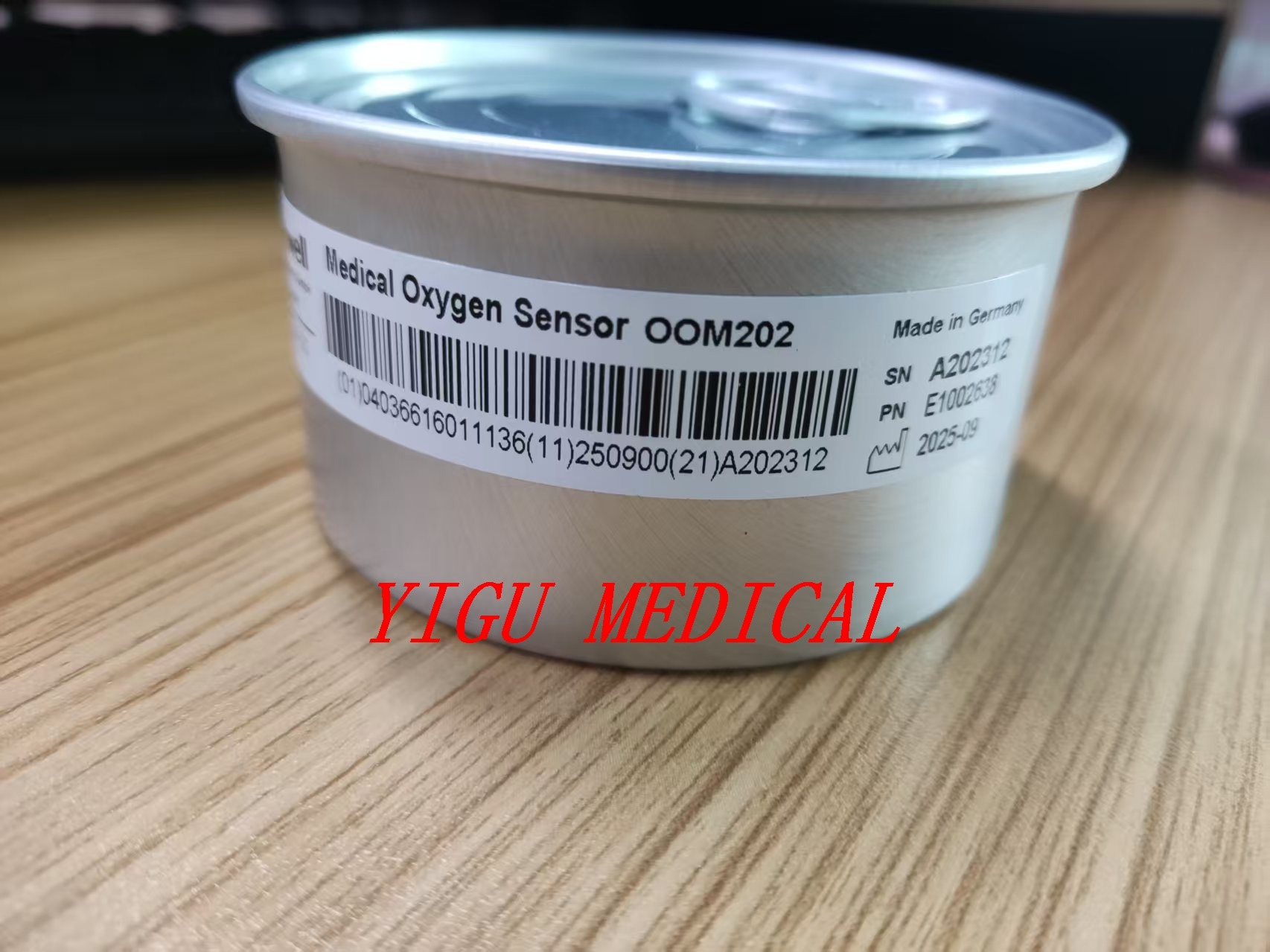

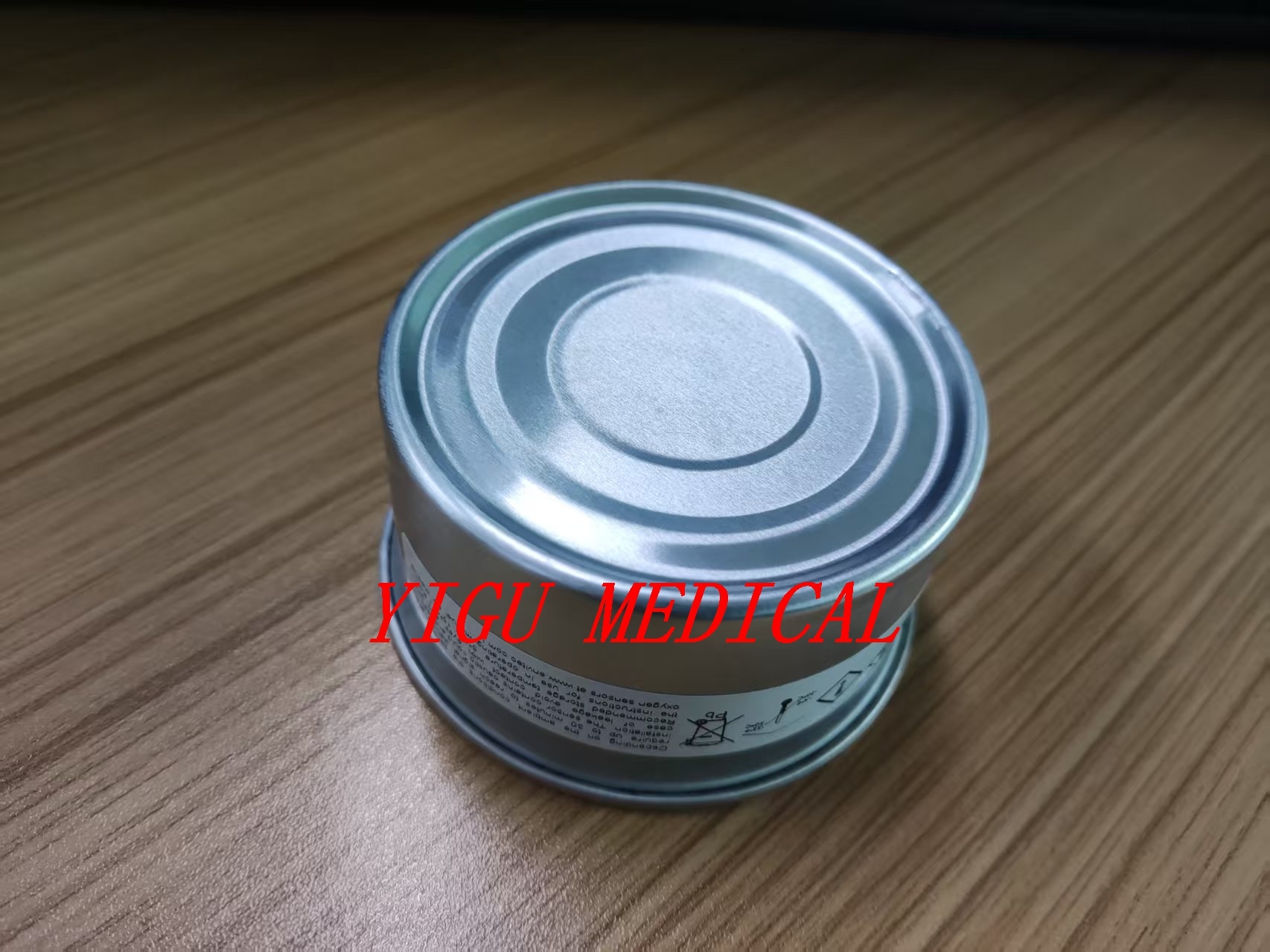

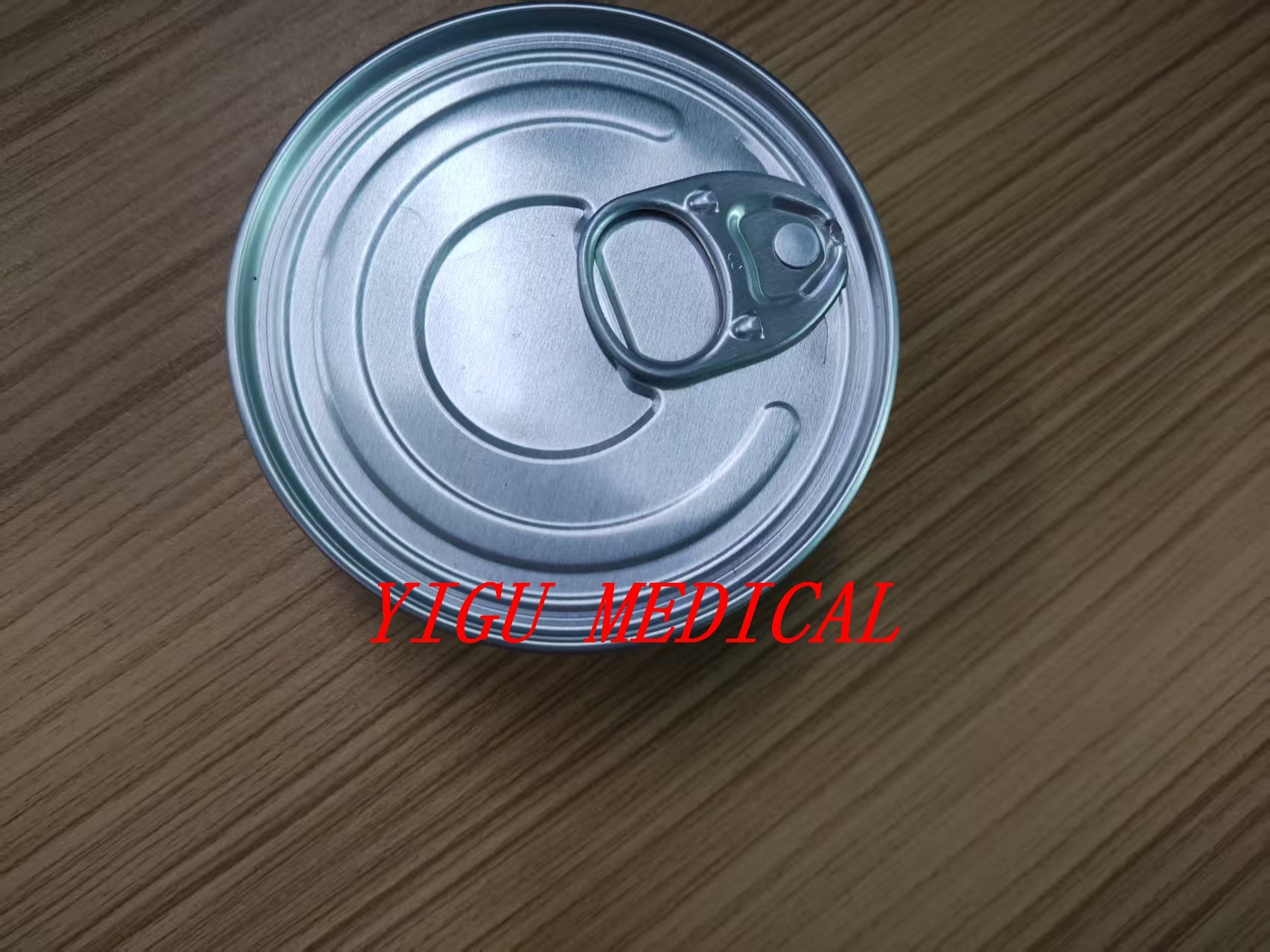

ENVITEC เครื่องตรวจจับออกซิเจนทางการแพทย์ OOM202 เครื่องตรวจจับ O2 ทางการแพทย์ พร้อมรับประกัน 3 เดือน

รายละเอียดสินค้า

ENVITEC เครื่องตรวจจับออกซิเจนทางการแพทย์ OOM202 เครื่องตรวจจับ O2 ทางการแพทย์ พร้อมรับประกัน 3 เดือน

นี่คือการนําเสนอรายละเอียดของ ENVITEC Medical Oxygen Sensor OOM202, ซึ่งเป็นส่วนประกอบสําคัญในอุปกรณ์ทางเดินหายใจและยาเสพติด

ภาพรวม: เซลล์ไฟฟ้าเคมีแม่นยํา

ENVITEC OOM202 เป็นเซ็นเซอร์ออกซิเจน (O2) ที่มีความแตกต่างจาก paramagnetic เป็นเซ็นเซอร์แบบ "มักเนติก ดัมบ์เบล" หรือ "paramagnetic" ที่ถูกออกแบบมาเพื่อการติดตามก๊าซทางการแพทย์มันไม่ใช่เซลล์เชื้อเพลิงไฟฟ้าหรือเซ็นเซอร์ซิกอร์คอนซึ่งเป็นเทคโนโลยีการตรวจจับออกซิเจนทั่วไปอีกด้วย

บทบาทหลักของมันคือการให้การวัดปริมาณปริมาณออกซิเจนที่มีความแม่นยําสูง และตอบสนองอย่างรวดเร็วในวงจรการหายใจของผู้ป่วย เครื่องหายใจ เครื่องวางยาเสพติดและเครื่องผสมก๊าซ

ลักษณะและเทคโนโลยีสําคัญ

1หลักการปฏิบัติงานหลัก: พารามาเนติส

คุณสมบัติทางฟิสิกอล: ออกซิเจน (O2) มีลักษณะ paramagnetic strongly ซึ่งหมายความว่ามันถูกดึงดูดเข้าไปในสนามแม่เหล็ก ก๊าซทางการแพทย์ทั่วไปส่วนใหญ่ (N2, CO2, N2O,คันยาสลบ) เป็น diamagnetic นิดหน่อย (ถูกขับไล่โดยสนามแม่เหล็ก).

การออกแบบ "กลองโง่": เซ็นเซอร์ประกอบด้วยกลองโง่ควอตซ์เล็ก ๆ ที่แขวนไว้ที่เต็มไปด้วยก๊าซ diamagnetic (เช่นไนโตรเจน) วางไว้ในสนามแม่เหล็กที่ไม่เท่ากัน

วิธีการทํางาน:

1เมื่อผสมก๊าซที่มีออกซิเจนไหลเข้าไปในห้องตัวอย่าง โมเลกุลออกซิเจน paramagnetic ถูกดึงเข้าไปในสนามแม่เหล็ก

2. นี้สร้างแรงที่ย้าย (หมุน) diamagnetic กลองโง่

3อัตราการหมุนสัดส่วนตรงกับความดันส่วนของออกซิเจนในก๊าซตัวอย่าง

4ระบบออทคิปติกหรือคapacitative ที่มีความแม่นยําจะวัดการหมุนนี้และแปลงมันเป็นสัญญาณไฟฟ้า (0-5V หรือดิจิตอล) ที่ตรงกับปริมาณ O2

2รายละเอียดหลัก (ทั่วไป)

ระยะการวัด: 0-100% O2 (มักเป็นเส้นตรงในระยะทั้งหมด)

ความแม่นยํา: โดยปกติ ± 1% ของการอ่านหรือดีกว่าในช่วงทางการแพทย์ (21-100% O2) ซึ่งเป็นสิ่งที่ดีเยี่ยมสําหรับการใช้ในคลินิก

เวลาตอบสนอง (T90): รวดเร็วมาก ปกติ < 200 ms, ทําให้สามารถติดตามการหายใจ

สัญญาณออก: ความดันแบบแอนาล็อก (เช่น 0-5V สําหรับ 0-100% O2) หรือดิจิตอล (ผ่านอิเล็กทรอนิกส์ที่บูรณาการ)

อัตราการไหลของตัวอย่าง: ต้องการการไหลของตัวอย่างขนาดเล็กและคงที่, โดยทั่วไป 50-200 ml / นาที. อุปกรณ์หลาย ๆ เครื่องใช้ปั๊มเก็บตัวอย่างที่ติดตั้ง.

อายุการใช้งาน: ไม่เหมือนกับเซลล์เชื้อเพลิงทางเคมีไฟฟ้าที่ใช้หมด OOM202 ไม่มีองค์ประกอบที่ใช้ได้และความมั่นคงทางอิเล็กทรอนิกส์.

การใช้งานทั่วไปในอุปกรณ์การแพทย์

OOM202 ถูกบูรณาการในโมดูลการติดตามแก๊สของอุปกรณ์ระดับสูง:

เครื่องลมปรับปรุงสุขภาพที่สําคัญ: (เช่น เครื่อง Dräger Evita, Hamilton, Maquet เก่ากว่า) สําหรับการตรวจสอบ FiO2 (ส่วนของออกซิเจนที่ได้รับแรงบันดาลใจ)

สถานที่ทํางานเบา: (เช่น Datex-Ohmeda, Dräger) สําหรับการวัดปริมาณ O2 ในกระแสก๊าซสดและวงจรการหายใจ

ระบบติดตามผู้ป่วย: เป็นส่วนหนึ่งของโมดูลเครื่องวิเคราะห์หลายก๊าซ (ตัวอย่างเช่นรวมกับเซ็นเซอร์ CO2, N2O และตัวแทน)

การตรวจสอบ Oxygen Concentrator & Blender: สําหรับการปรับขนาดและควบคุมคุณภาพ

จุดการใช้งานและการบํารุงรักษาที่สําคัญ

1การปรับขนาดเป็นสิ่งสําคัญ: ต้องการการปรับขนาด 2 จุดเป็นประจํา:

จุดศูนย์: โดยปกติใช้ไนโตรเจน 100% (0% O2) อย่าใช้ก๊าซที่มี CO2 สําหรับการศูนย์ เพราะ CO2 เป็น diamagnetic และจะทําให้การอ่านศูนย์เท็จ

จุดสแปน: ใช้ก๊าซปรับปริมาณออกซิเจนที่รู้จัก (ตัวอย่างเช่น O2 100% หรือผสมอากาศ/ออกซิเจนทางการแพทย์ เช่น 21% หรือ 95%)

2อิสระของระบบตัวอย่าง:

ต้องใช้กับอุปกรณ์จับน้ํา เครื่องกรองอนุภาค และเครื่องควบคุมการไหล

สายตัวอย่างต้องสะอาด แห้ง และไม่หลุด
