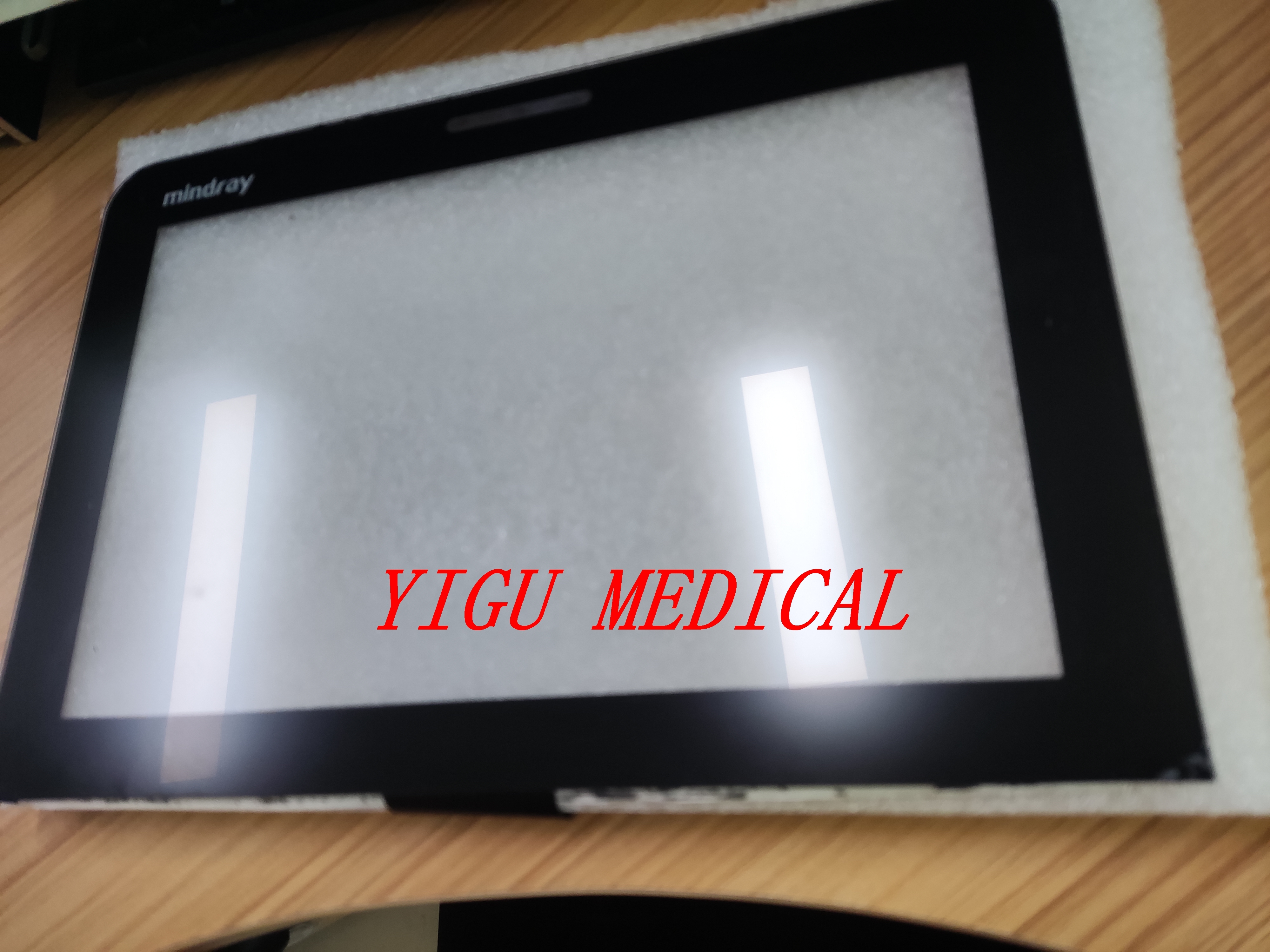

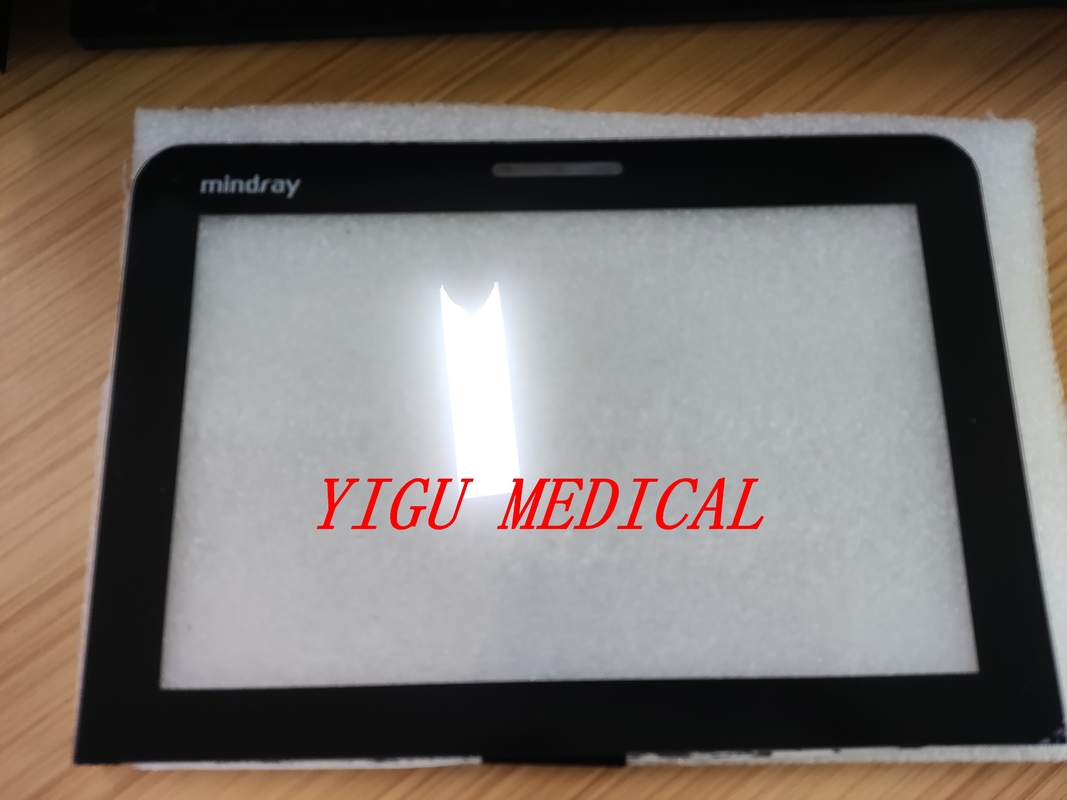

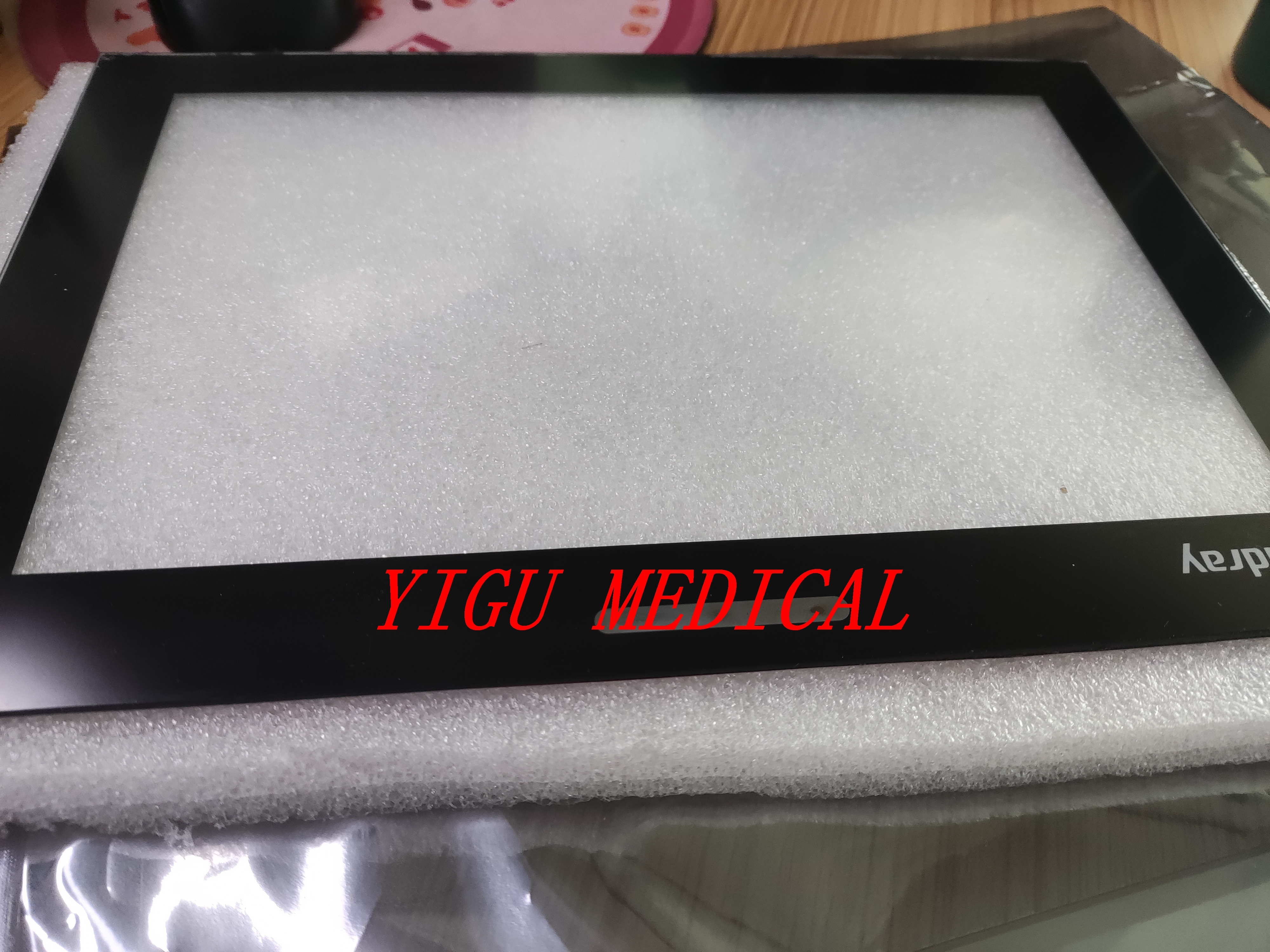

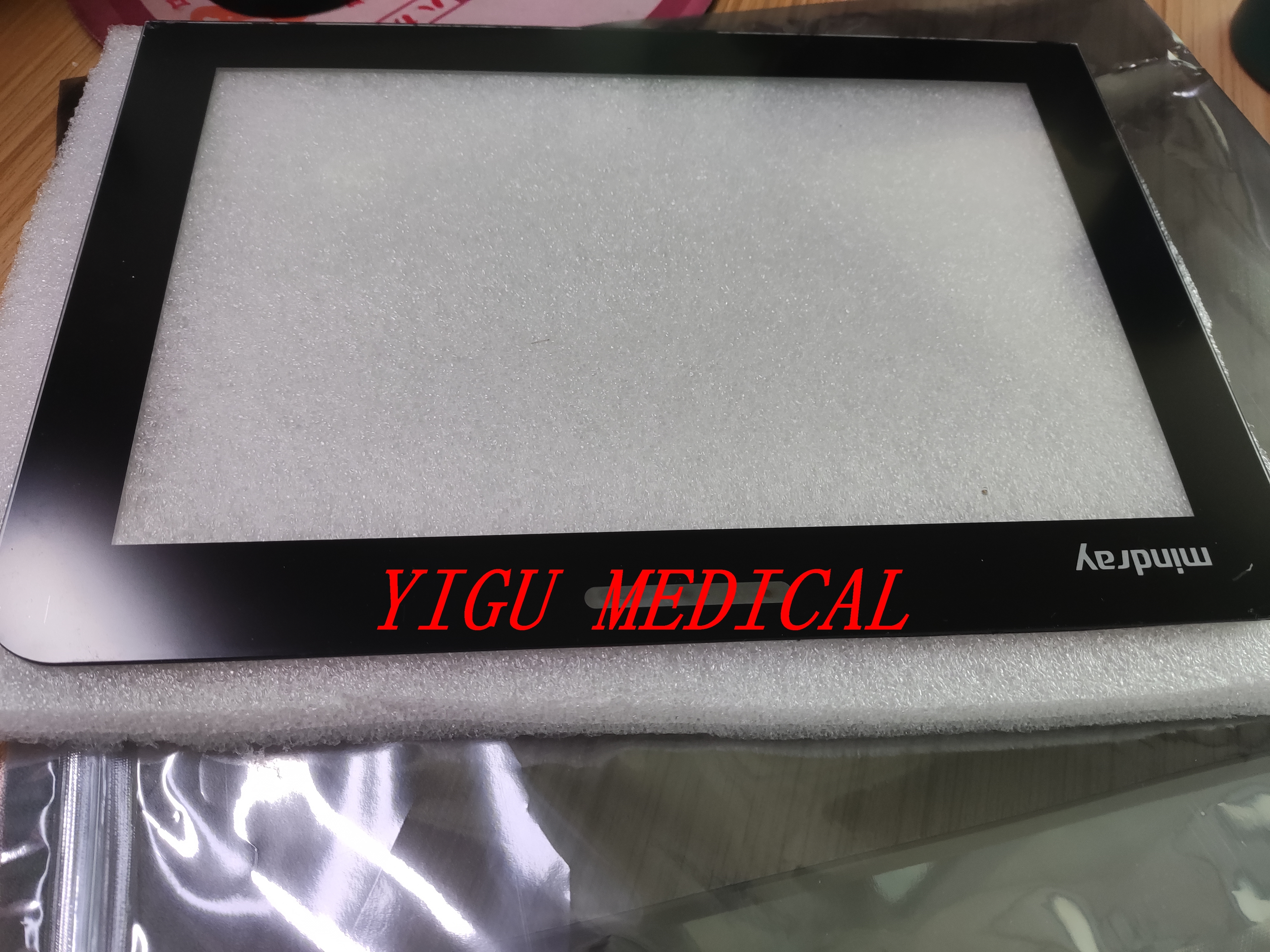

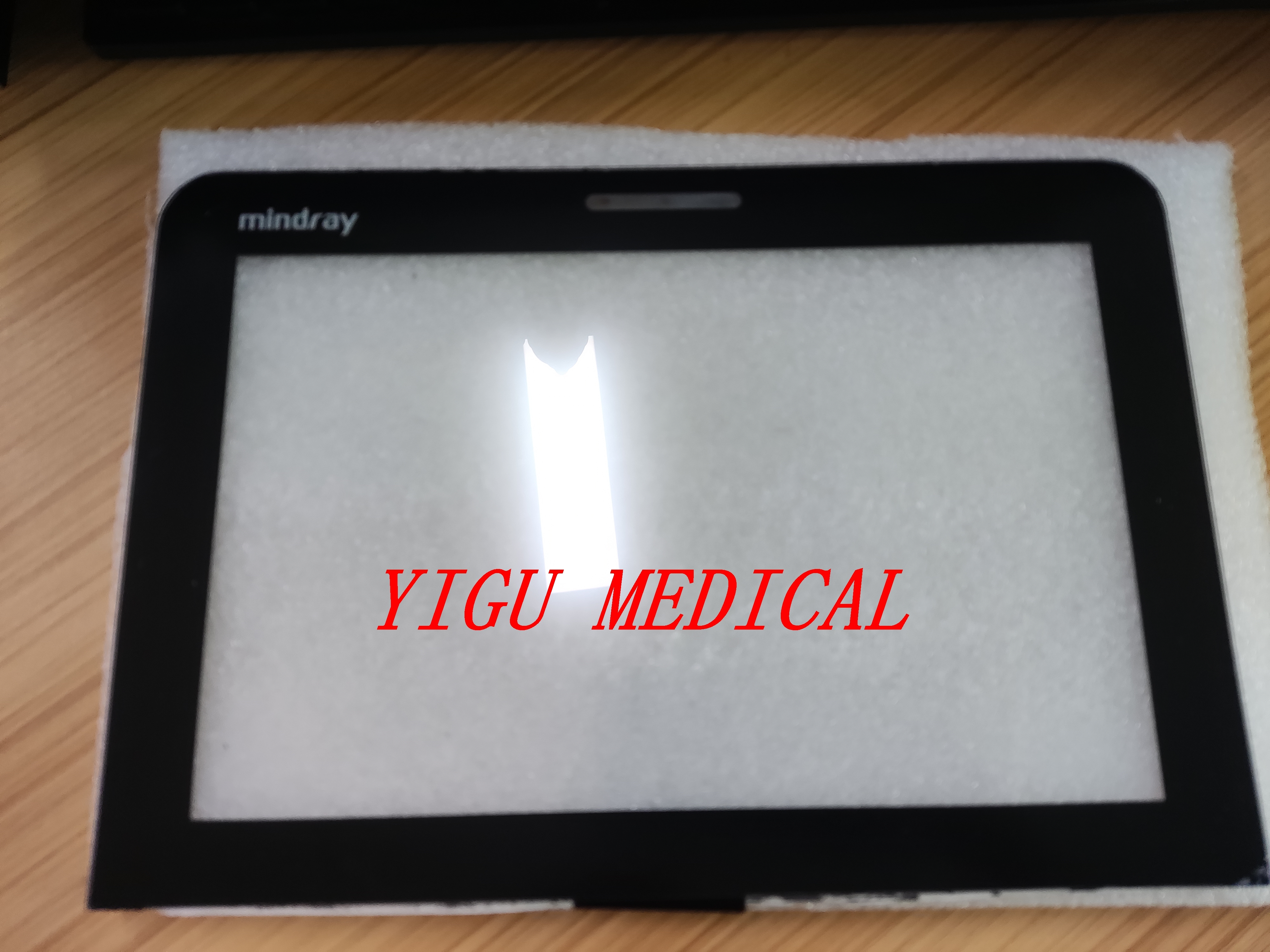

หน้าจอสัมผัสของเครื่องตรวจสอบผู้ป่วย Mindray EPM10 ด้วยการรับประกัน 90 วัน

รายละเอียดสินค้า

หน้าจอสัมผัสของจอภาพผู้ป่วย Mindray EPM10 พร้อมการรับประกัน 90 วัน

ภาพรวม: ส่วนติดต่อผู้ใช้หลัก

หน้าจอสัมผัสบนจอภาพผู้ป่วย **Mindray EPM10** เป็นส่วนประกอบสำคัญที่ทำหน้าที่เป็นจุดหลักในการโต้ตอบระหว่างแพทย์และอุปกรณ์ โดยจะมาแทนที่หรือเสริมปุ่มและลูกบิดแบบดั้งเดิมด้วยอินเทอร์เฟซที่ทันสมัย ​​ใช้งานง่าย และกำหนดค่าด้วยซอฟต์แวร์ได้ เพื่อควบคุมทุกด้านของการตรวจสอบ

มันไม่ใช่แค่การแสดงผลเท่านั้น เป็นระบบป้อนข้อมูลที่ซับซ้อนซึ่งออกแบบมาสำหรับสภาพแวดล้อมทางคลินิกที่มีการเปลี่ยนแปลงอย่างรวดเร็ว

ฟังก์ชั่นและคุณสมบัติที่สำคัญ

1. **การป้อนข้อมูลของผู้ใช้หลัก:**
* ช่วยให้แพทย์สามารถเข้าถึงเมนู เปลี่ยนการตั้งค่า ตั้งค่าขีดจำกัดการเตือน หยุดรูปคลื่น และตรวจสอบแนวโน้มได้โดยตรงโดยการสัมผัสหน้าจอ
* นี่เป็นอินเทอร์เฟซที่ยืดหยุ่นซึ่งส่วนควบคุมสามารถเปลี่ยนตามบริบทตามพารามิเตอร์หรือโหมดที่เลือก

2. **จอแสดงผลความละเอียดสูง:**
* หน้าจอจะแสดงข้อมูลผู้ป่วยที่สำคัญทั้งหมดพร้อมกัน ได้แก่:
* รูปคลื่นแบบเรียลไทม์ (ECG, SpO₂, RESP, IBP ฯลฯ)
* ค่าสัญญาณชีพที่เป็นตัวเลข (HR, NIBP, SpO₂, Temp)
* ข้อความเตือนและการตั้งค่า
* ข้อมูลประชากรของผู้ป่วย
* สถานะแบตเตอรี่และการเชื่อมต่อเครือข่าย

3. **ความทนทานและการออกแบบทางคลินิก:**
* **ประเภท:** เกือบจะเป็น **หน้าจอสัมผัสแบบ Projected Capacitive (PCAP)** อย่างแน่นอน ซึ่งเป็นเทคโนโลยีเดียวกับที่ใช้ในสมาร์ทโฟนและแท็บเล็ตสมัยใหม่ เทคโนโลยีนี้นำเสนอ:
* ความชัดเจนที่ยอดเยี่ยมและความสามารถแบบมัลติทัช
* ความไวและการตอบสนองสูง
* ความทนทาน เนื่องจากเป็นพื้นผิวกระจกแข็งไม่มีเมมเบรนที่เคลื่อนที่ได้
* **การเคลือบป้องกัน:** หน้าจอมีการเคลือบกระจกที่ทนทานและป้องกันรอยขีดข่วน ทนทานต่อการทำความสะอาดและฆ่าเชื้ออย่างต่อเนื่องในโรงพยาบาล
* **การยึดติดด้วยแสง (น่าจะ):** เพื่อเพิ่มความสามารถในการอ่านในสภาพแวดล้อมที่สว่าง (เช่น OR ที่มีแสงสว่างจ้า) จอ LCD มักจะถูกเชื่อมด้วยแสงกับกระจกระบบสัมผัส กระบวนการนี้ลดการสะท้อนและแสงสะท้อนภายใน ปรับปรุงคอนทราสต์และความสามารถในการมองเห็นจากมุมกว้าง

ส่วนประกอบทั่วไปของชุดประกอบหน้าจอสัมผัส EPM10

โดยทั่วไป "หน้าจอสัมผัส" จะเป็นส่วนประกอบแบบรวมที่ประกอบด้วยหลายชั้น:

1. **ชั้นบนสุด: กระจกกันรอย**
* พื้นผิวด้านนอกแข็ง ทนทาน ที่ผู้ใช้สัมผัส เคลือบด้วย **ป้องกันแสงสะท้อน** และ **ป้องกันลายนิ้วมือ**

2. **เลเยอร์เซ็นเซอร์สัมผัส (ส่วน "สัมผัส"):**
* ตารางอิเล็กโทรดบางและโปร่งใส (มักทำจากอินเดียมทินออกไซด์ - ITO) ที่ตรวจจับการมีอยู่และตำแหน่งของประจุ capacitive ของนิ้ว

3. **แผงจอแสดงผล LCD (ส่วน "หน้าจอ"):**
* TFT LCD จริงที่สร้างภาพและข้อมูล เป็นจอแสดงผลคุณภาพสูงเกรดทางการแพทย์ที่ออกแบบมาเพื่อการแสดงสีที่แม่นยำและความชัดเจนของรูปคลื่น

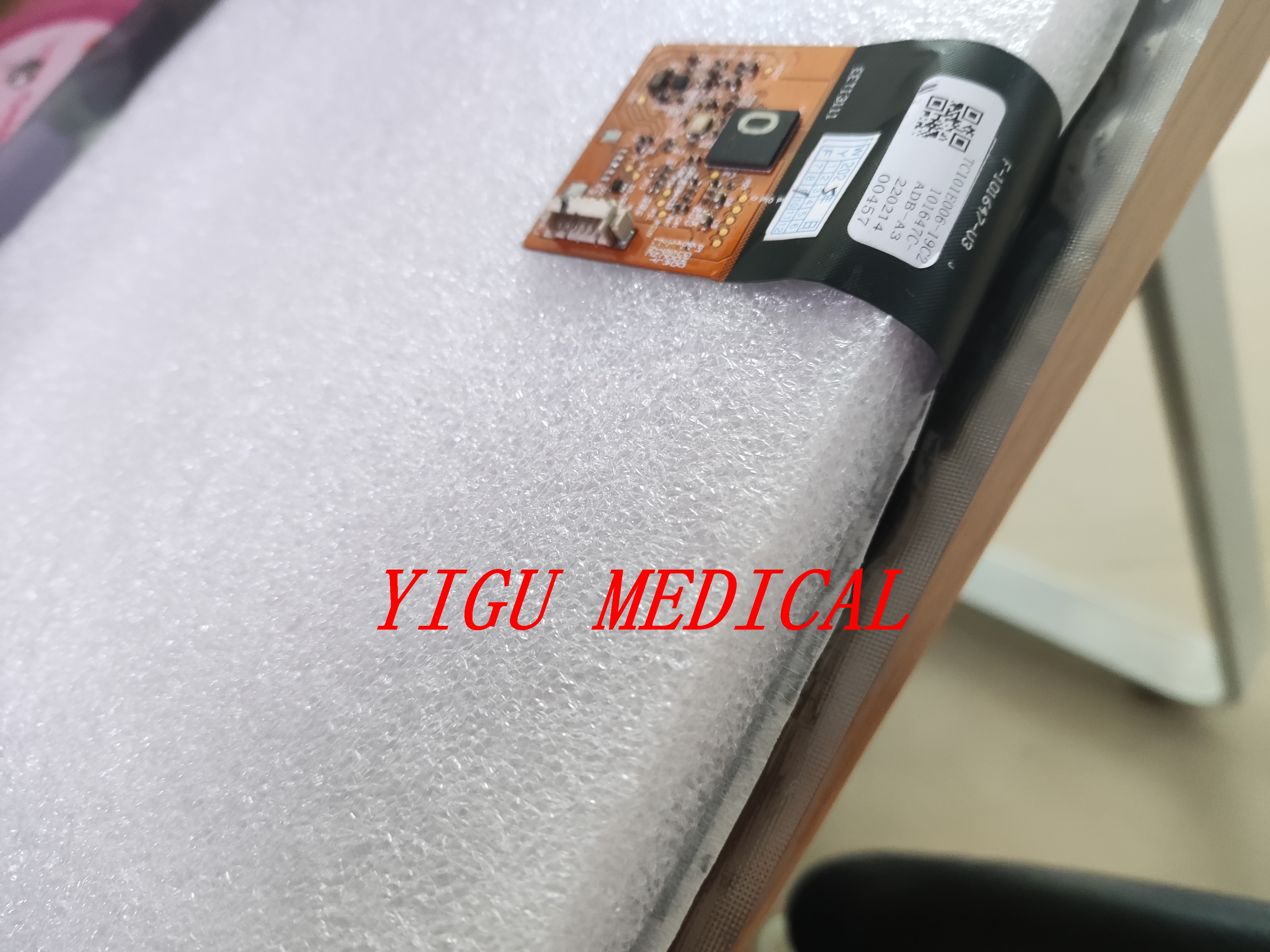

4. **บอร์ดควบคุมหน้าจอสัมผัส:**
* แผงวงจรขนาดเล็กเฉพาะที่เชื่อมต่อกับชั้นเซ็นเซอร์หลัก หน้าที่ของมันคือ:
* สแกนเซ็นเซอร์สัมผัสอย่างต่อเนื่องเพื่อป้อนข้อมูล
* แปลงตำแหน่งสัมผัสเป็นดิจิทัล
* ส่งข้อมูลนี้ไปยังเมนบอร์ดของจอภาพผ่านอินเทอร์เฟซมาตรฐาน (เช่น USB)

5. **สาย LVDS/จอแสดงผล:**
* สายเคเบิลแยกต่างหากที่นำสัญญาณวิดีโอจากเมนบอร์ดของจอภาพไปยังแผง LCD

ปัญหาทั่วไปและจุดล้มเหลว

1. **ความเสียหายทางกายภาพ:**
* **รอยแตกร้าว:** ความเสียหายจากการกระแทกอาจทำให้กระจกด้านนอกแตกร้าวได้ แม้ว่าระบบสัมผัสอาจยังใช้งานได้ในบางพื้นที่ แต่หน้าจอที่แตกร้าวถือเป็นความเสี่ยงในการควบคุมการติดเชื้อ และโดยทั่วไปจะต้องเปลี่ยนใหม่ทั้งหมด
* **การแยกชั้น:** เมื่อเวลาผ่านไปหรือเนื่องจากการสัมผัสสารเคมี ชั้นของการประกอบอาจเริ่มแยกตัว ทำให้เกิดฟองอากาศหรือบริเวณที่มีเมฆมาก

2. **ฟังก์ชั่นสัมผัสล้มเหลว:**
* **ดริฟต์การปรับเทียบ:** การตอบสนองการสัมผัสจะไม่ถูกต้อง (เช่น การแตะไอคอนหนึ่งจะเป็นการเปิดใช้งานอีกไอคอนหนึ่ง) ซึ่งมักจะสามารถแก้ไขได้ผ่านรูทีน **การปรับเทียบแบบสัมผัส** ในเมนูบริการ
* **ความล้มเหลวของระบบสัมผัสโดยสมบูรณ์:** จอแสดงผลใช้งานได้ แต่ระบบสัมผัสไม่ทำงาน โดยทั่วไปมีสาเหตุมาจาก:
* **บอร์ดควบคุมหน้าจอสัมผัส** ชำรุด
* **สายดิ้นเซ็นเซอร์สัมผัสขาดการเชื่อมต่อหรือชำรุด**
* ความล้มเหลวบนเมนบอร์ดในการจ่ายไฟหรือประมวลผลสัญญาณ

3. **ปัญหาการแสดงผล (โดยธรรมชาติของจอ LCD):**
* **พิกเซลที่เสีย:** พิกเซลที่ดับถาวรโดยปรากฏเป็นจุดสีดำ
* **การกะพริบของหน้าจอหรือสิ่งผิดปกติ:** มักเกิดจากแผง LCD ที่ผิดปกติ, สาย LVDS ที่หลวม หรือเมนบอร์ดที่ชำรุด
* **ไฟแบ็คไลท์ไม่ทำงาน:** หน้าจอดูสลัวหรือมืดสนิท แต่คุณมองเห็นข้อมูลได้เป็นลางๆ ด้วยไฟฉาย แสดงว่าไฟแบ็คไลท์ LED ทำงานผิดปกติ

หมายเหตุการบริการและการบำรุงรักษา

*การทำความสะอาด:** ใช้เฉพาะผ้านุ่มไม่เป็นขุยและน้ำยาฆ่าเชื้อเกรดโรงพยาบาลที่แนะนำโดย Mindray (โดยทั่วไปคือไอโซโพรพิลแอลกอฮอล์หรือผ้าเช็ดทำความสะอาดที่ใช้ไฮโดรเจนเปอร์ออกไซด์) หลีกเลี่ยงผ้าที่มีฤทธิ์กัดกร่อนและสารเคมีที่รุนแรง
* **การสอบเทียบ:** หากการสัมผัสไม่ถูกต้อง ช่างเทคนิคชีวการแพทย์ที่ผ่านการรับรองสามารถทำการสอบเทียบหน้าจอสัมผัสใหม่ได้โดยใช้เมนูบริการที่ซ่อนอยู่ของอุปกรณ์
* **ความซับซ้อนในการเปลี่ยน:** การเปลี่ยนชุดหน้าจอสัมผัสเป็นการซ่อมแซมเฉพาะทาง บ่อยครั้งจำเป็นต้องถอดแยกชิ้นส่วนแผงด้านหน้าของจอภาพและจัดการขั้วต่อที่บอบบาง **ควรดำเนินการโดยบุคลากรที่ผ่านการฝึกอบรม**
* **อุปกรณ์แบบรวม:** สำหรับวัตถุประสงค์ในการซ่อม หน้าจอสัมผัส, LCD และบางครั้งกรอบหน้ามักจะขายเป็นหน่วยเดียวที่ประกอบไว้ล่วงหน้าเพื่อให้แน่ใจว่ามีการจัดตำแหน่งและการปิดผนึกที่เหมาะสม

โดยสรุป **หน้าจอสัมผัส Mindray EPM10 เป็นอินเทอร์เฟซสัมผัสแบบคาปาซิทีฟคุณภาพสูงเกรดทางการแพทย์** ออกแบบมาเพื่อความน่าเชื่อถือ ความชัดเจน และการทำงานที่เป็นธรรมชาติในสภาพแวดล้อมการดูแลผู้ป่วยวิกฤต ความล้มเหลวส่งผลโดยตรงต่อการใช้งานจอภาพ ทำให้เป็นหนึ่งในส่วนประกอบที่ผู้ใช้เปลี่ยนได้บ่อยที่สุดซึ่งต้องได้รับบริการจากมืออาชีพ
