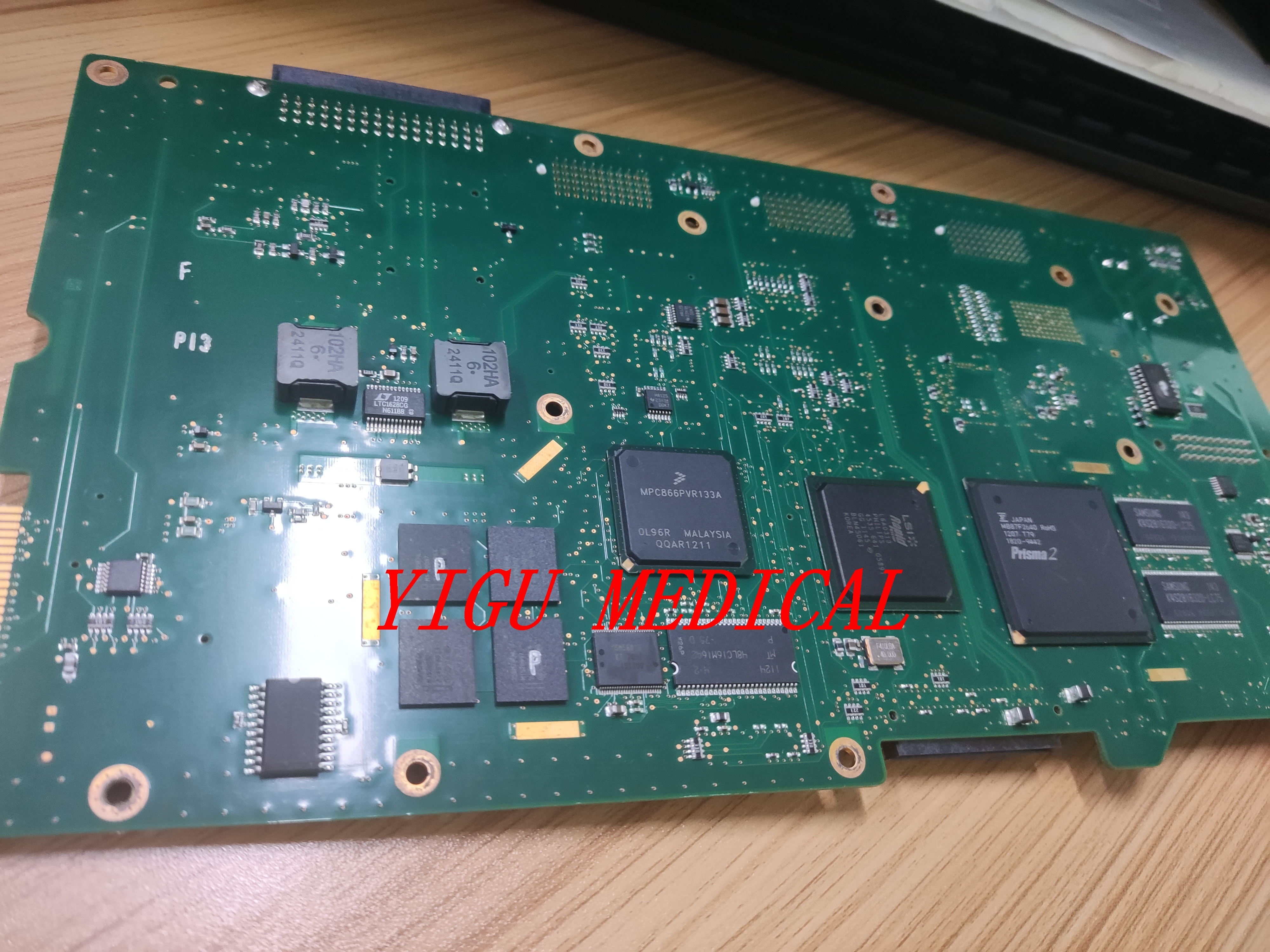

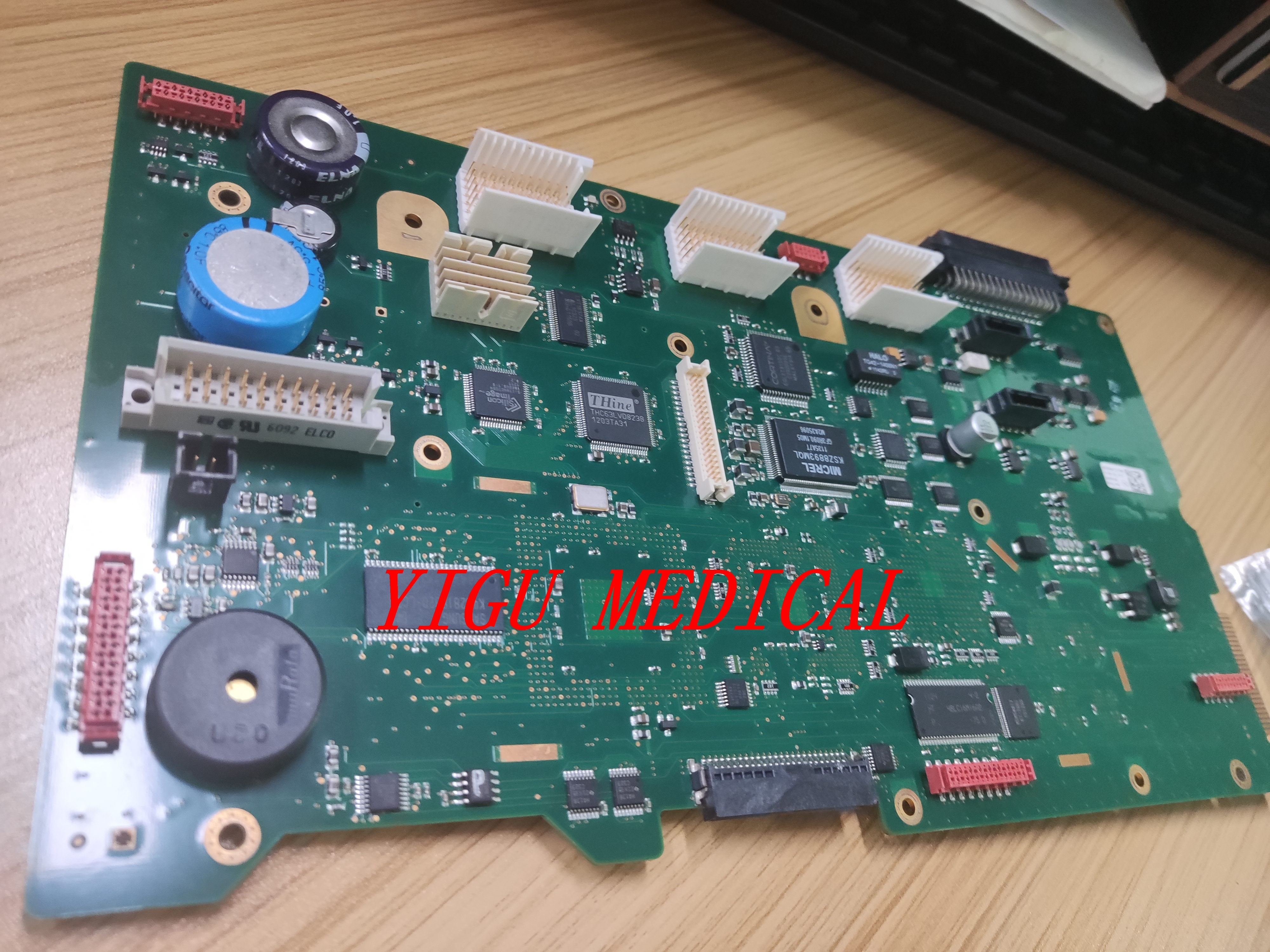

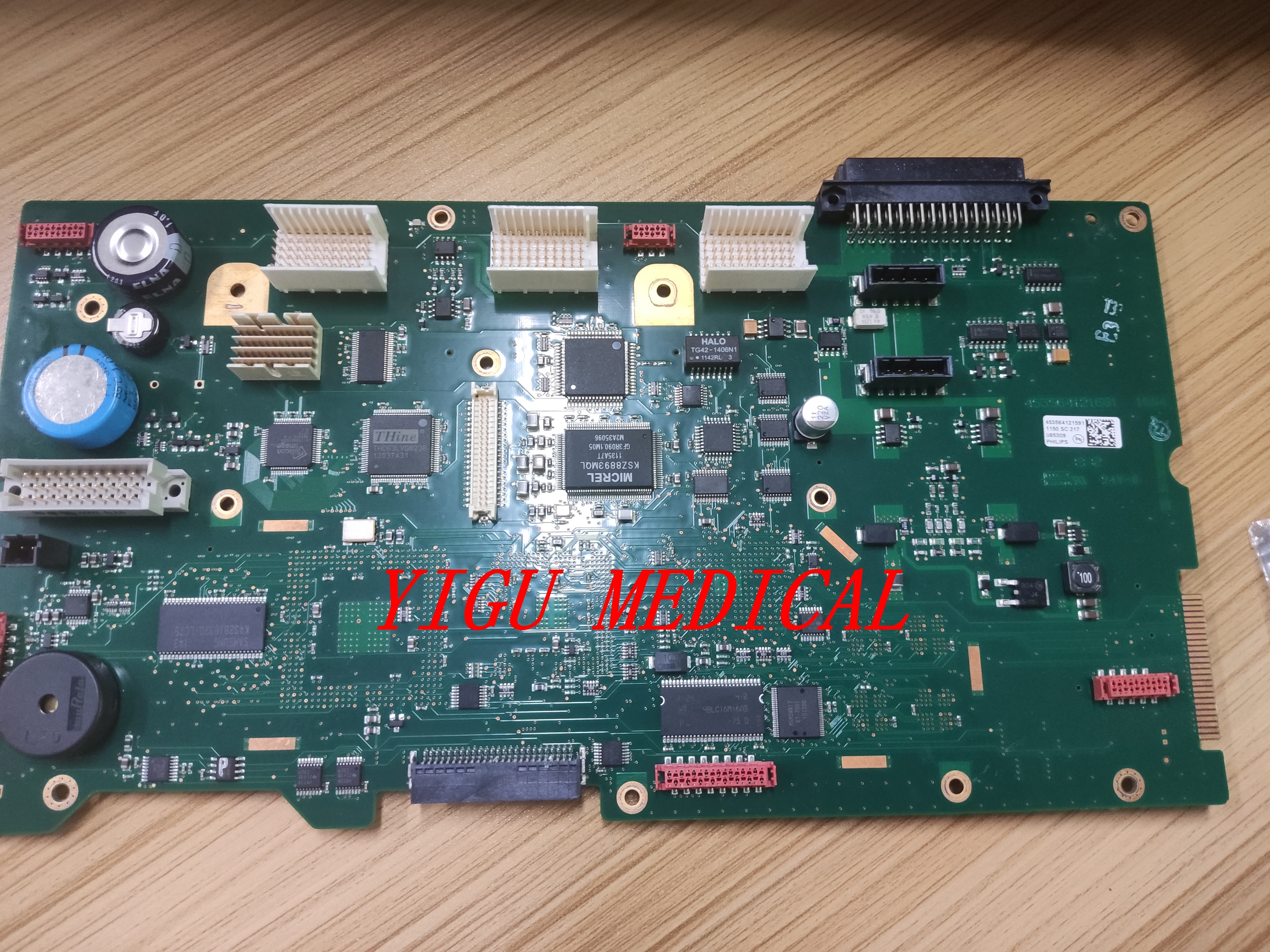

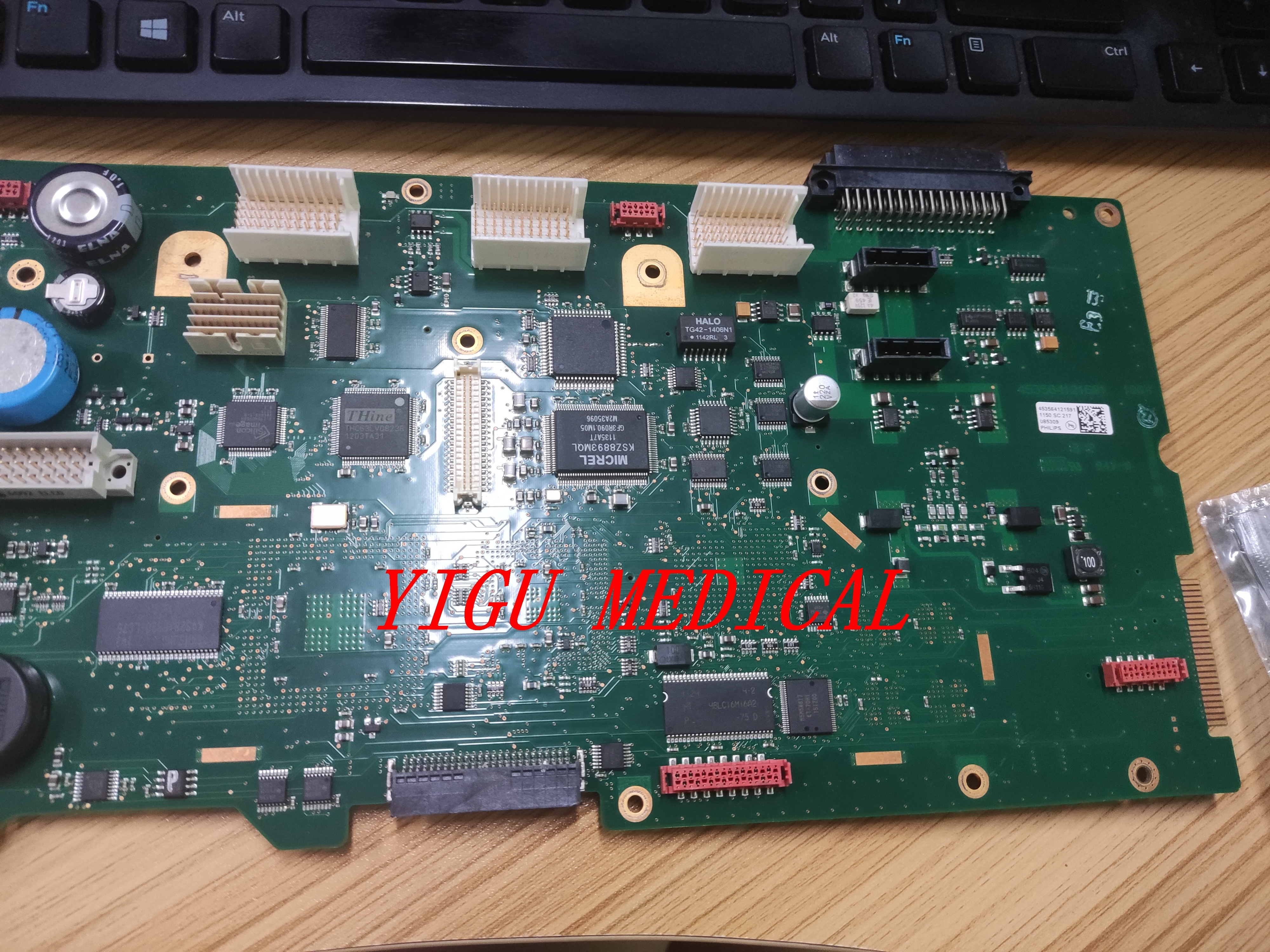

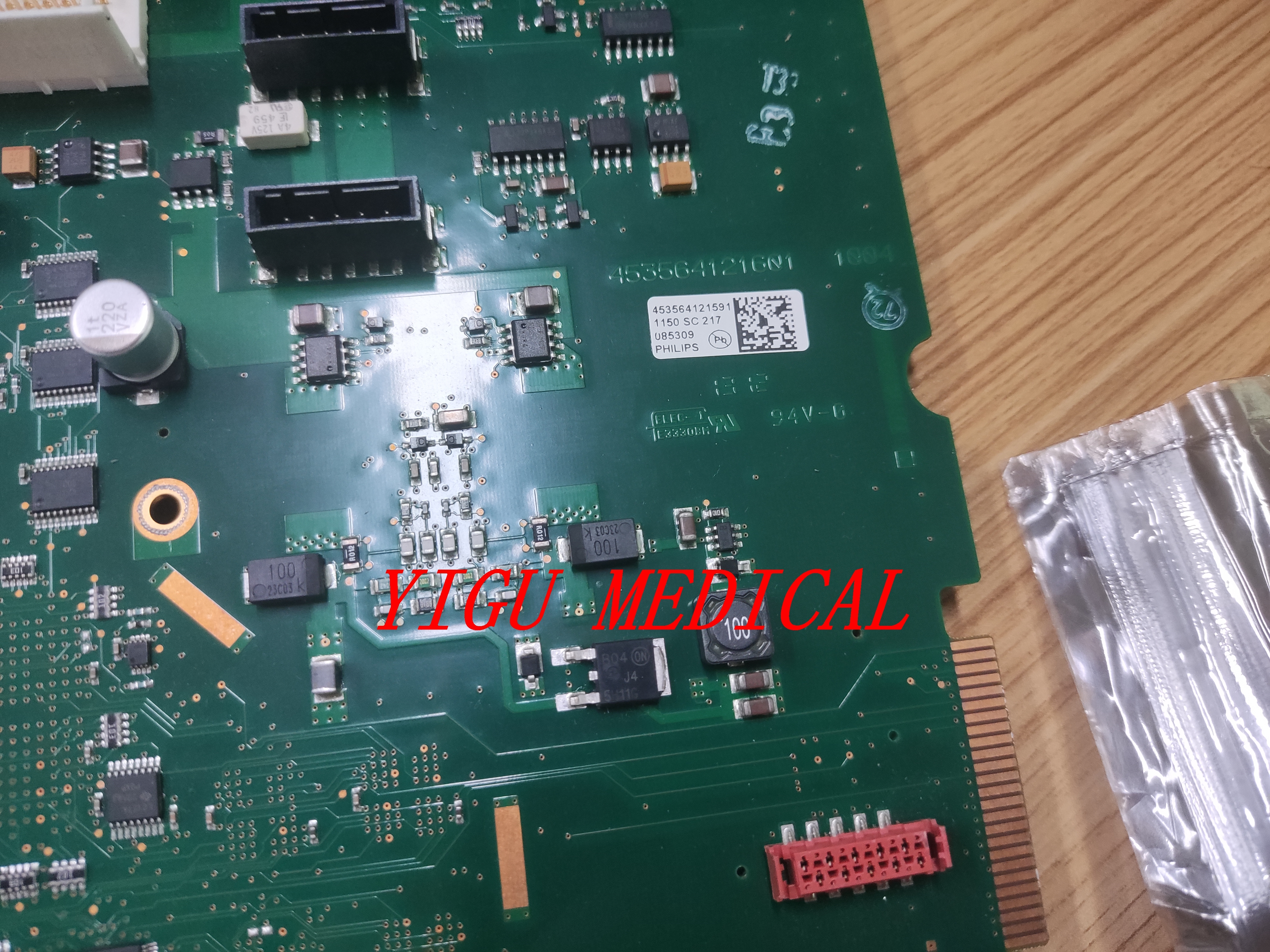

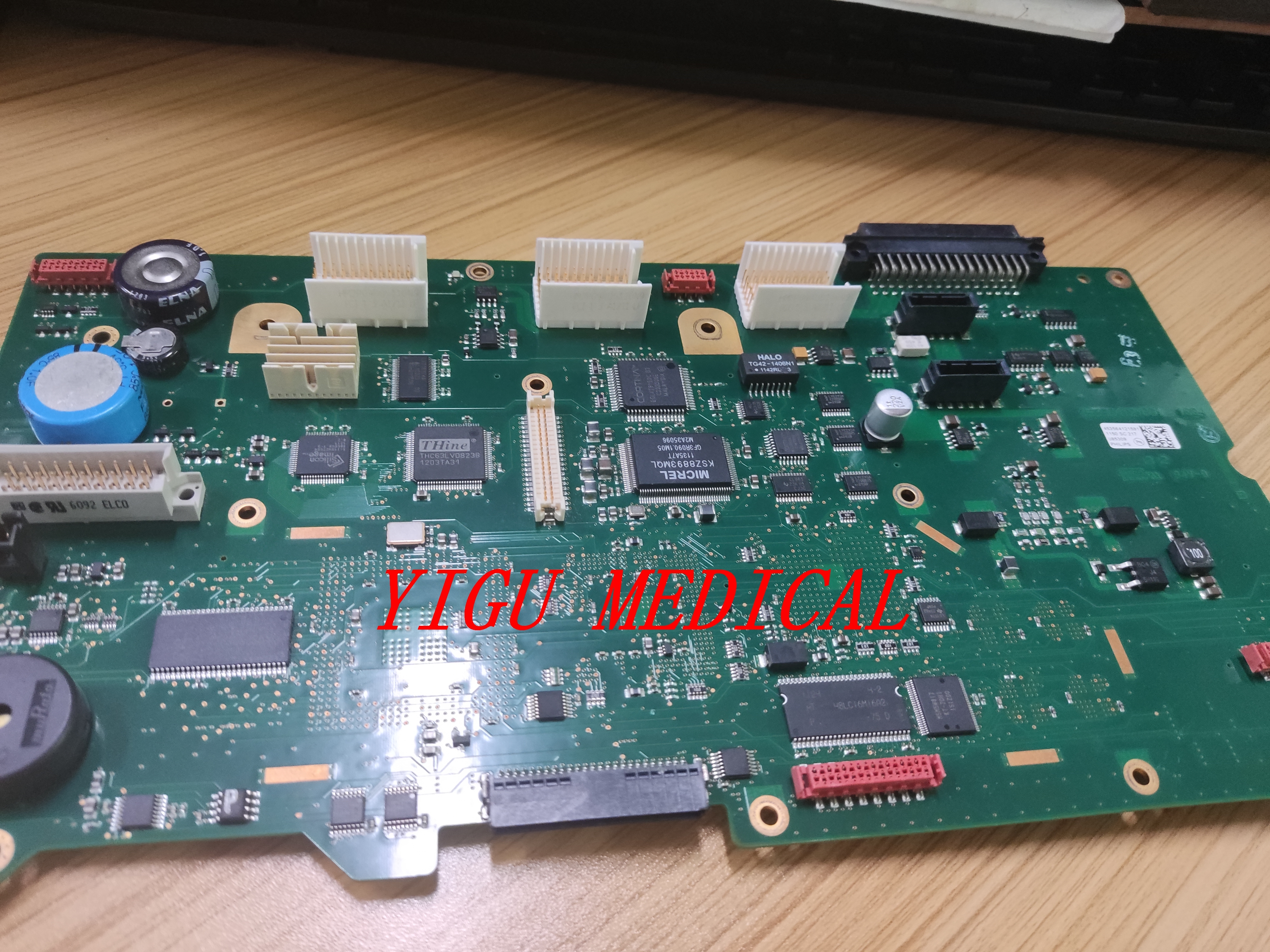

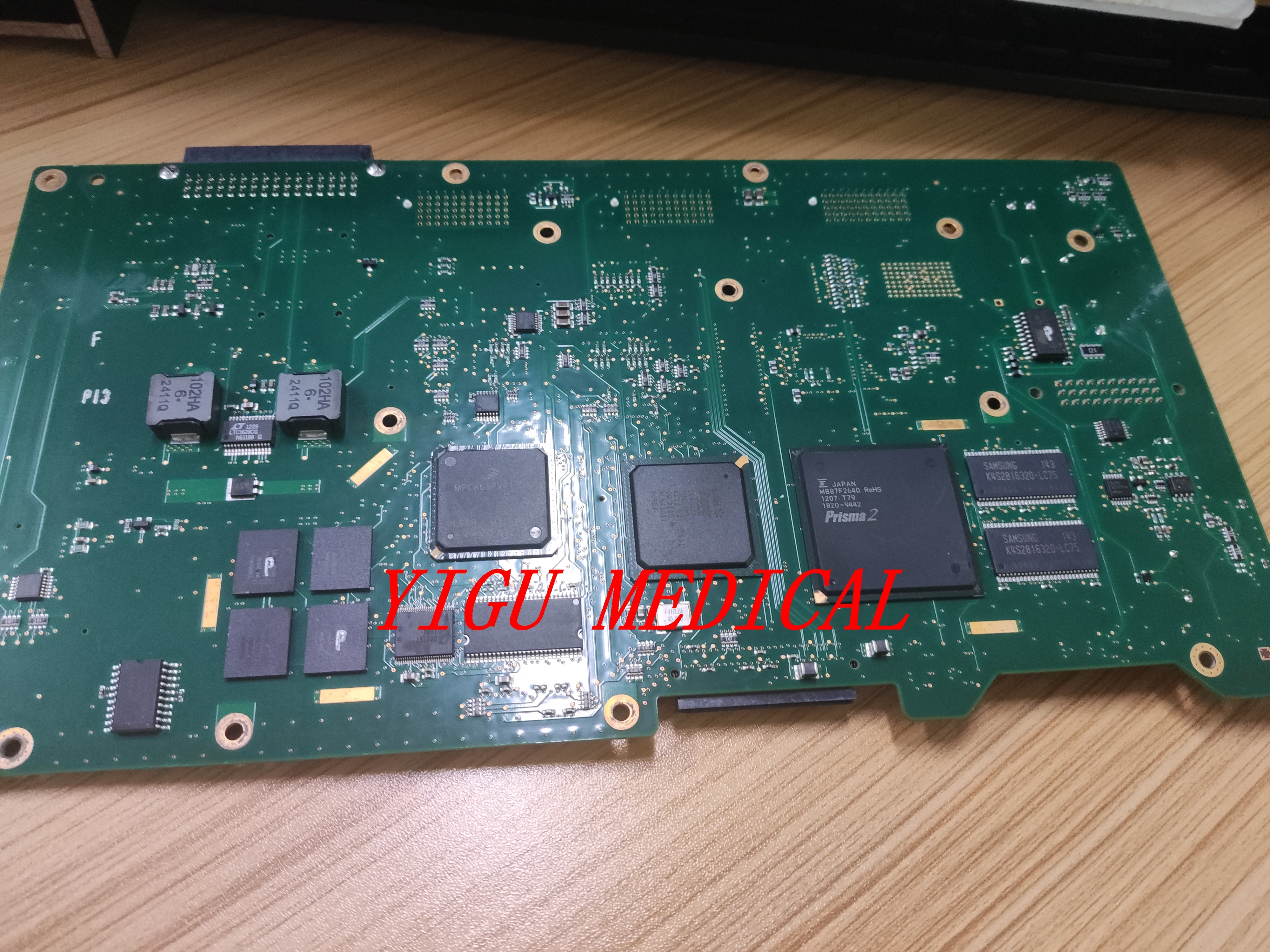

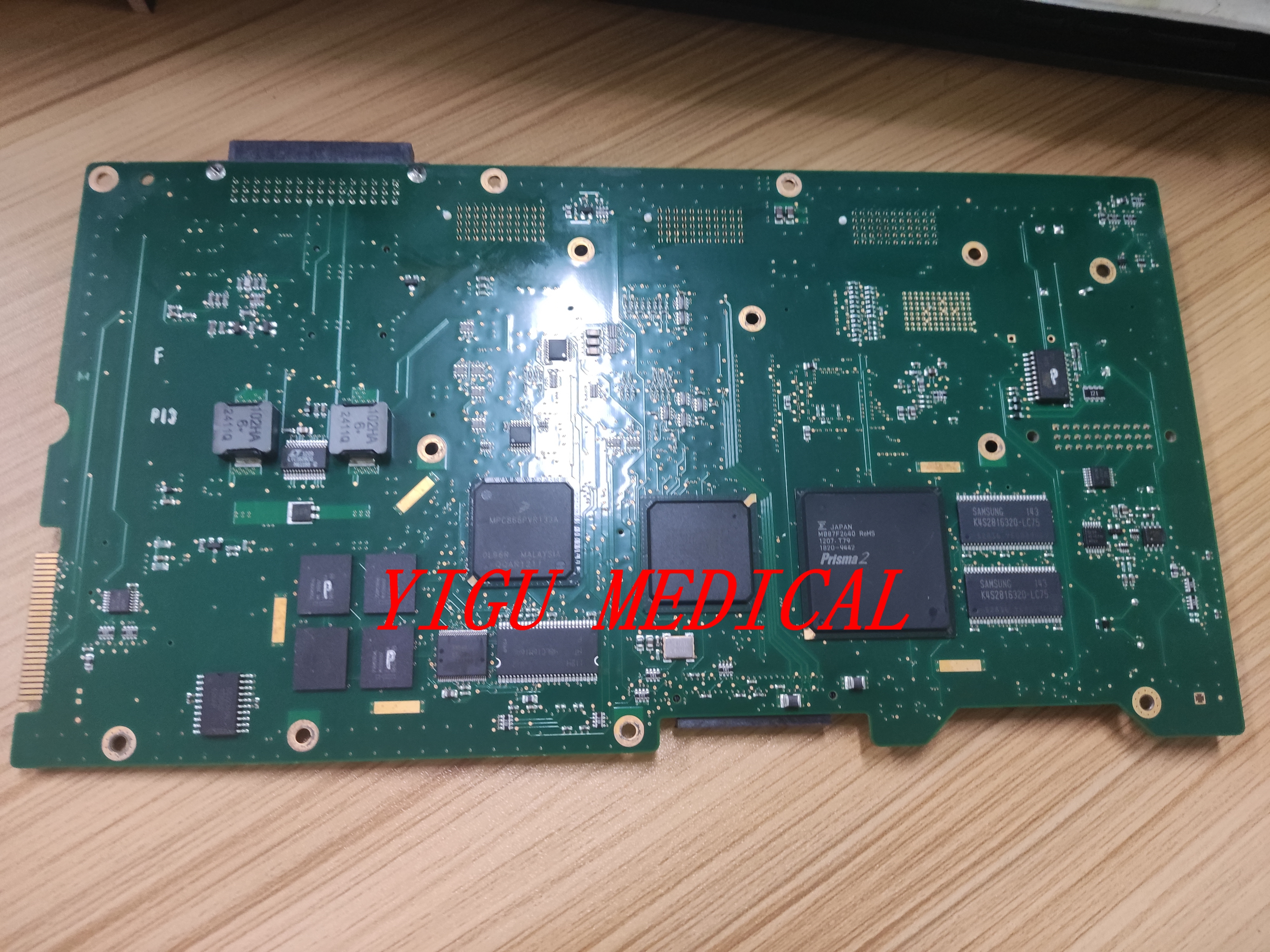

PH MX700 MX750 โมเนอร์ผู้ป่วย Mainboard PN 453564121591 สําหรับ โมเนอร์ Motherboard

รายละเอียดสินค้า

PH MX700 MX750 โมเนอร์ผู้ป่วย Mainboard PN 453564121591 สําหรับ โมเนอร์ Motherboard

บอร์ดหลัก (หรือบอร์ดระบบ) ภายใน ** MX Series** มอนิเตอร์ผู้ป่วย (รวมตัวอย่างเช่น ** MX400, MX500, MX600, MX700,และ MX800**) เป็นแกนหลักของแพลตฟอร์มติดตามผู้ป่วยที่บูรณาการสูงนี้ไม่เหมือนกับจอแบบดั้งเดิมที่แต่ละปารามิเตอร์เป็น "โมดูล" ที่แยกกันเอง ซีรีย์ MX ได้รับความนิยมสําหรับการออกแบบทั้งหมดในหนึ่งแผ่นเดียวซึ่งส่วนใหญ่ของฟังก์ชันการวัดถูกบูรณาการโดยตรงกับบอร์ดระบบหลัก.

ปรัชญาการออกแบบนี้ทําให้เมนบอร์ด MX เป็นองค์ประกอบที่ซับซ้อนและสําคัญอย่างพิเศษ ซึ่งทําหน้าที่เป็นฮับคอมพิวเตอร์กลาง, เครื่องประมวลสัญญาณ และเน็กซ์สื่อสารสําหรับอุปกรณ์ทั้งหมด

ฟังก์ชันสําคัญและปรัชญาสถาปัตยกรรม

เมนบอร์ดซีรีส์ MX ได้รับการนิยามด้วยระดับการบูรณาการที่สูง

1. ** การประมวลผลปารามิเตอร์ที่บูรณาการ:**
* นี่คือลักษณะที่กําหนดแทนการใช้โมดูลที่แยกแยกและสามารถแลกเปลี่ยนได้สําหรับแต่ละพารามิเตอร์บอร์ดเมน MX รวมวงจรการประมวลผลหลักสําหรับการวัดหลักโดยตรงบนบอร์ดโดยทั่วไปนี้รวมถึง:
* ** ECG:** อานาล็อกหน้าและดิจิตอลสําหรับไฟฟ้าหัวใจ
* ** SpO2:** บอร์ดประมวลผลสําหรับการวัดอ๊อกซิเมตรการเต้นมักจะรวมหรือเชื่อมต่อโดยตรง
* **NIBP (Non-Invasive Blood Pressure):** วงจรควบคุมและคํานวณสําหรับปั๊มและเซ็นเซอร์ความดัน
* **Temp (Temperature):** การปรับสัญลักษณ์สําหรับเครื่องสํารวจอุณหภูมิ
* ** IBP (ความดันโลหิตที่รุนแรง) ** และปริมาตรที่ก้าวหน้าอื่น ๆ (เช่น EtCO2) อาจถูกเพิ่มขึ้นผ่านพาร์ทเมตร ** พาร์ทเมตรการขยายพาร์ทเมเตอร์ ** ที่เชื่อมต่อตรงกับเมนบอร์ดแต่การประมวลผลแกนยังคงมีศูนย์กลาง.

2. **คอมพิวเตอร์และการควบคุมกลาง: **
* บอร์ดหลักมี CPU, chipset และความทรงจําเป็นหลัก. มันใช้ระบบปฏิบัติการของจอ (ระบบปฏิบัติการจําแนกเฉพาะ) และซุตซอฟต์แวร์ Philips IntelliVue
* มันทําภารกิจที่ซับซ้อนของการปะสมทุกกระแสข้อมูล การทํางานอัลการิทึมสัญญาณเตือน และการแสดงอินเตอร์เฟซผู้ใช้

3. ** การจัดการจอและ User Interface: **
* มันผลิตสัญญาณวีดีโอสําหรับจอความละเอียดสูง
* มันเชื่อมต่อกับจอสัมผัสและการควบคุมด้านหน้า (ปุ่ม, ปุ่มหมุน)

4. ** การเก็บข้อมูลและการสื่อสารทางเครือข่าย:**
* เมนบอร์ดมีพื้นที่เก็บข้อมูล (เช่น SSD หรือ แฟลชเมมรี่) สําหรับ:
* ข้อมูลแนวโน้ม
* การบันทึกรูปคลื่นแบบเปิดเผยเต็ม
*บันทึกสัญญาณเตือน
* ซอฟต์แวร์ระบบและการตั้งค่า
* มีฮาร์ดแวร์เครือข่ายที่แข็งแกร่ง (คอนโทรเลอร์อีเธอร์เน็ต) เพื่อเชื่อมต่อได้อย่างต่อเนื่องกับ **Philips IntelliVue Information Center (IIC) ** และเครือข่ายโรงพยาบาลทําให้การติดตามสถานีกลางและการส่งออกข้อมูล.

5. ** การจัดการพลังงาน:**
* มันจําหน่ายและควบคุมพลังงานจากหน่วยพลังงานภายใน (PSU) และบริหารระบบแบตเตอรี่สํารอง, รับรองการทํางานอย่างต่อเนื่องระหว่างการเปลี่ยนพลังงาน

องค์ประกอบทั่วไปบนเมนบอร์ด MX Series

* **หลักประมวลผล (CPU):** ไมโครประมวลผลที่มีความแรงในระดับอุตสาหกรรมเพื่อจัดการกับการประมวลผลพร้อมกันของหลายรูปแบบคลื่นความแม่นยําสูงและข้อมูลจํานวน
* ** ชิปเซ็ต (Northbridge / Southbridge หรือ SOC):** บริหารการไหลของข้อมูลระหว่าง CPU, ความจํา และบัสด้านนอก
* **ความทรงจํา: **
* **DDR RAM:** สําหรับการทํางานของระบบปฏิบัติการและแอพลิเคชั่น
* **ที่ไม่ลุกลุก:** ชิป SSD หรือ eMMC ที่ติดตั้งสําหรับระบบปฏิบัติการ, โปรแกรมและการเก็บข้อมูลผู้ป่วย. นี่คือจุดที่ผิดปกติเมื่อมันแก่
* การประมวลผลและการคํานวณของ SpO2 plethysmograph
* อัลกอริทึมการวัด NIBP
* **วงจรควบคุมพลังงาน:** เครื่องแปลง DC-DC หลายตัวและเครื่องควบคุมความแรงดันเพื่อให้พลังงานที่สะอาดและมั่นคงกับส่วนต่างๆ ของบอร์ด
* **อินเตอร์เฟซการสื่อสาร:** เครื่องควบคุมสําหรับ Ethernet, USB และพอร์ตลําดับ
* **พานเชื่อมสําหรับอุปกรณ์ล้อม:**พานเชื่อมสําหรับพานการขยายพารามิเตอร์, แผ่นจอ, พานเชื่อมเคเบิลผู้ป่วย, และพานภายนอก

ปัญหา และ ข้อผิดพลาด

* **ความล้มเหลวในการเก็บข้อมูล (บ่อยที่สุด):** ระบบเก็บข้อมูลที่บูรณาการ (SSD/eMMC) มีอายุการอ่าน/เขียนที่จํากัด การเสียหายหรือความล้มเหลวจะนําไปสู่ความล้มเหลวในการ bootมักจะแสดงด้วยข้อความผิดพลาด เช่น **"ไม่มีระบบ," "ความผิดพลาดการเริ่มต้น"** หรือจอจมูกบนจอโลโก้ Philips

รายงานการบํารุงรักษาและซ่อมแซมที่สําคัญ

* **ระดับการบูรณาการสูง: ** การออกแบบบูรณาการ หมายความว่าคุณไม่สามารถเพียงแค่เปลี่ยน "โมดูล ECG" ที่ล้มเหลว.
* **ต้องการการซ่อมแซมที่ได้รับอนุญาต: ** บอร์ดเมนซีรีส์ MX เป็นส่วนประกอบที่มีความซับซ้อนและมีความซ่อมแซมมาก ** การซ่อมแซมและการเปลี่ยนต้องดําเนินการโดยวิศวกรบริการที่ได้รับอนุญาตจาก Philips * *
* ** การปรับขนาดและโปรแกรม:** การติดตั้งเมนบอร์ดใหม่ไม่ใช่การเปลี่ยนง่ายๆ มันต้องใช้โปรแกรมบริการพิเศษของ Philips เพื่อ:
* โหลดซอฟต์แวร์และการตั้งค่าอุปกรณ์ที่ถูกต้อง
* **ดําเนินการปรับระดับความปลอดภัยและประสิทธิภาพที่สําคัญ ** สําหรับปริมาตรที่บูรณาการทั้งหมด (ECG, NIBP ฯลฯ)
* ถ้าไม่มีการปรับขนาดนี้ เครื่องจอจะไม่ตรงกับมาตรฐานความแม่นยําและความปลอดภัยที่กําหนดไว้
