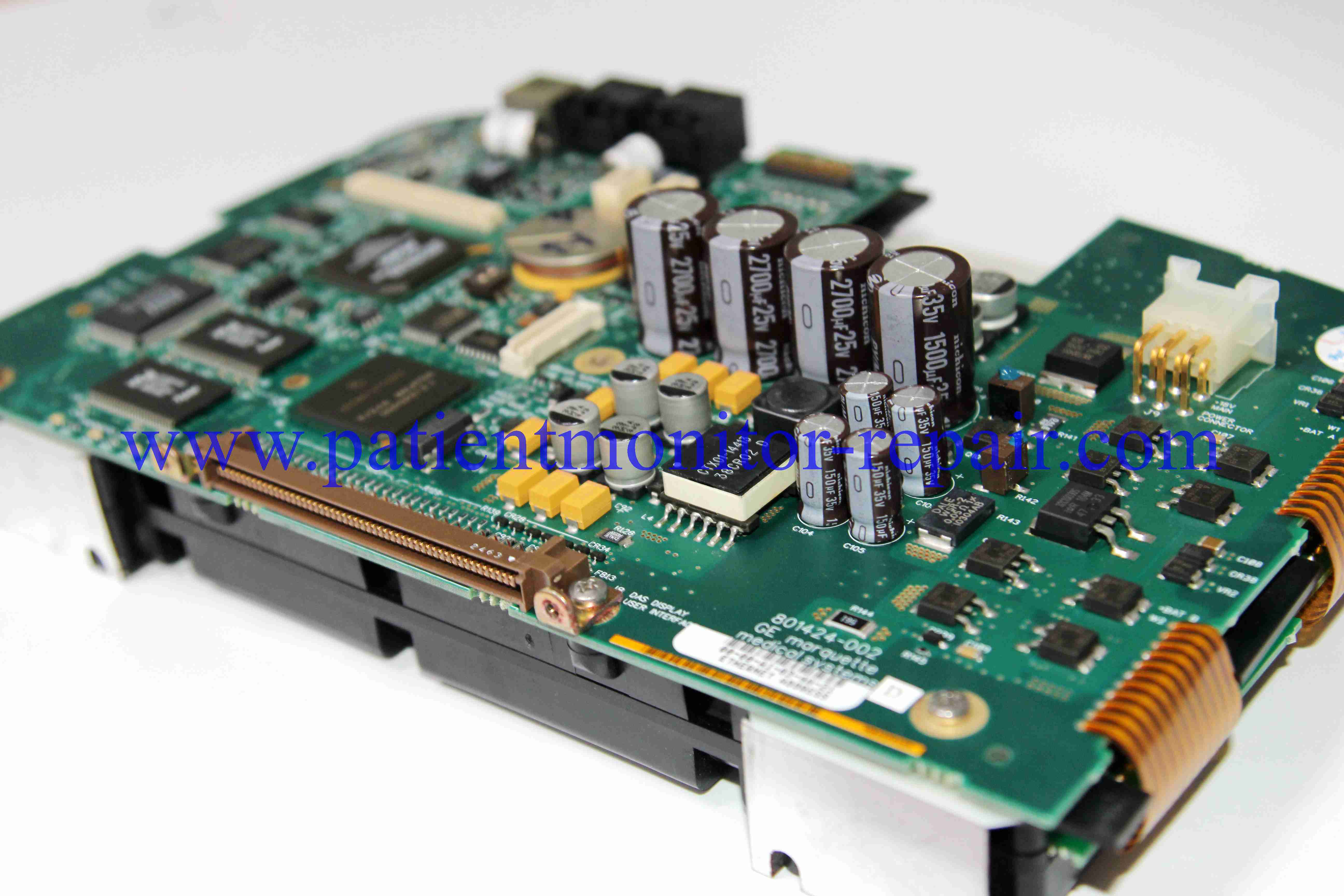

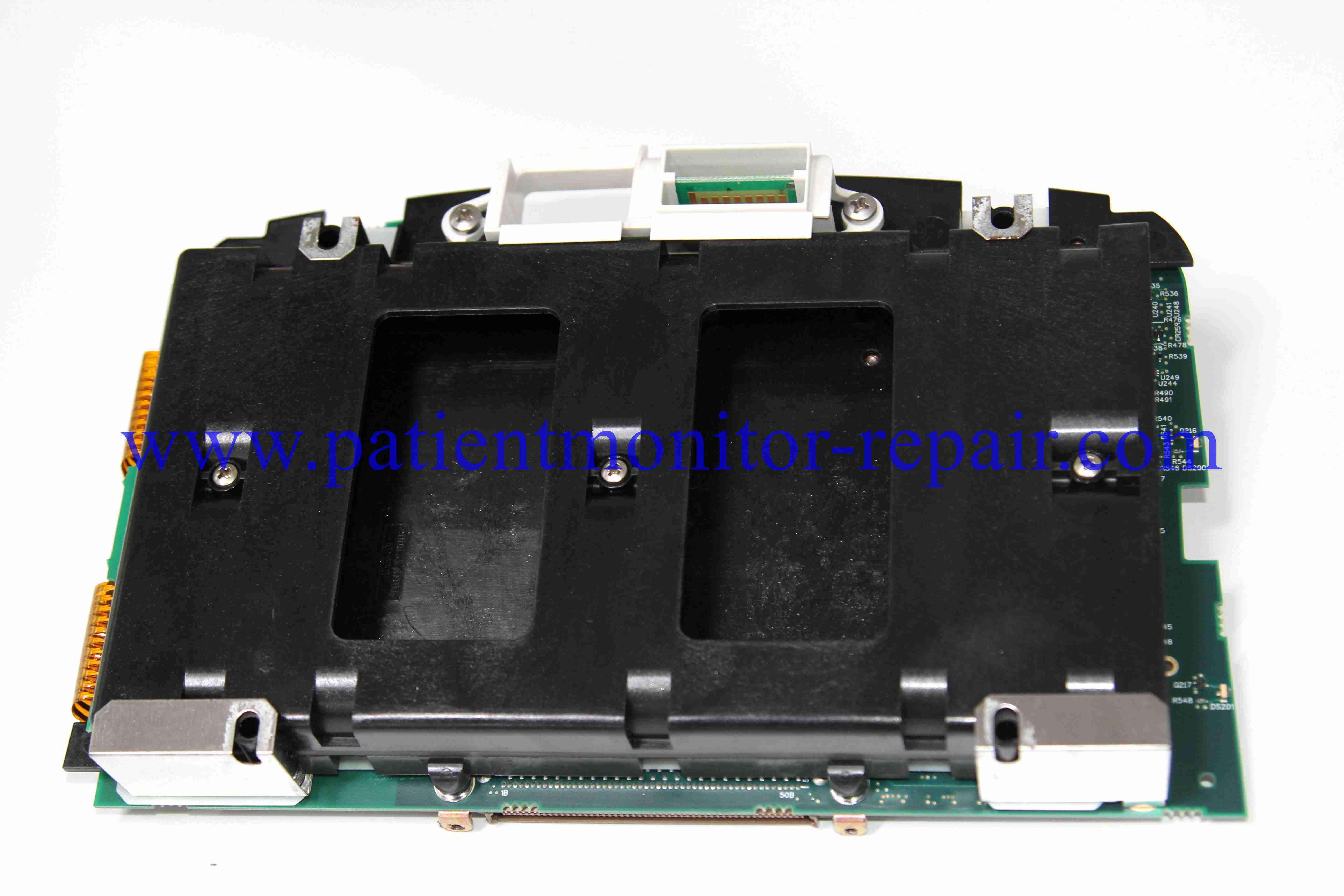

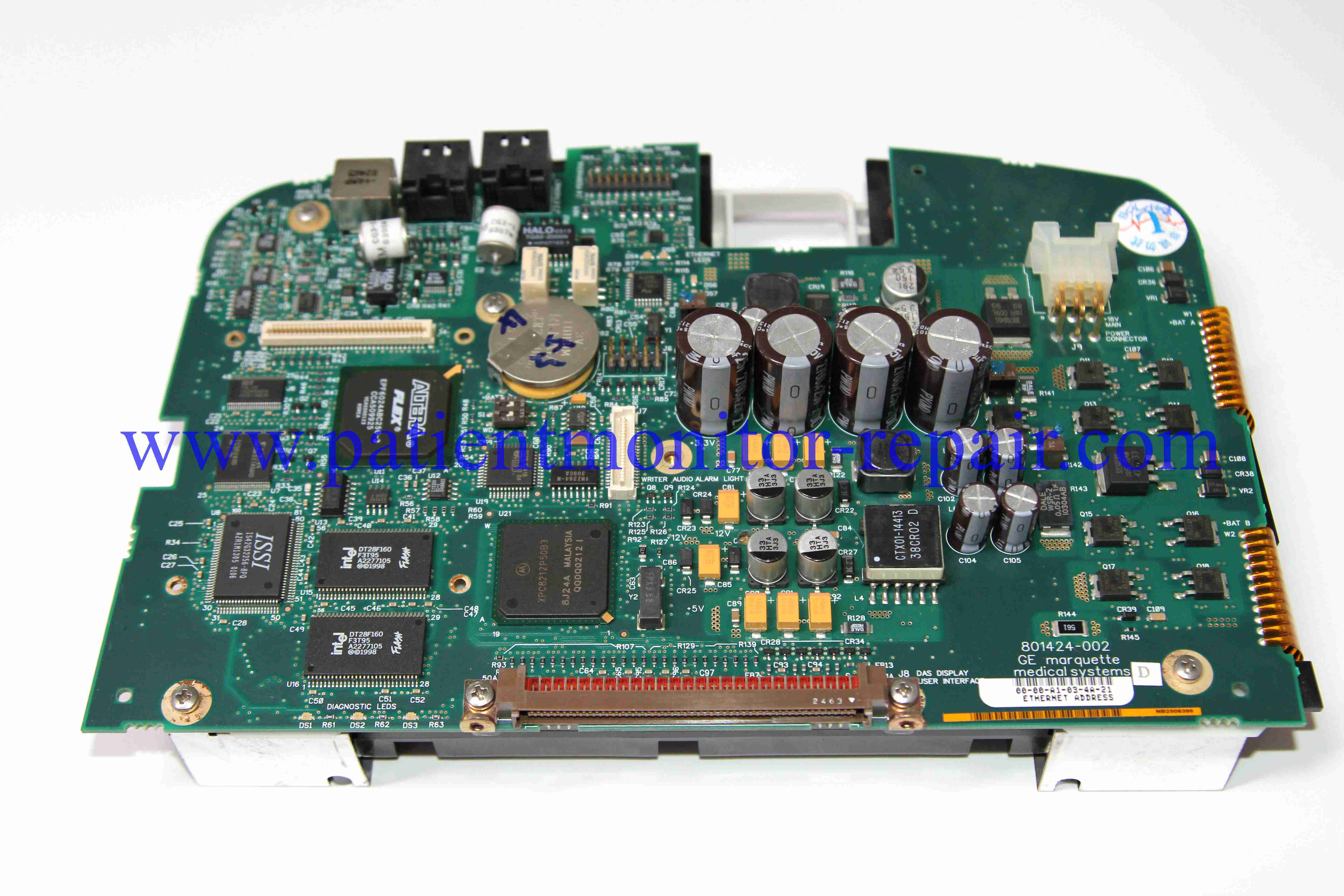

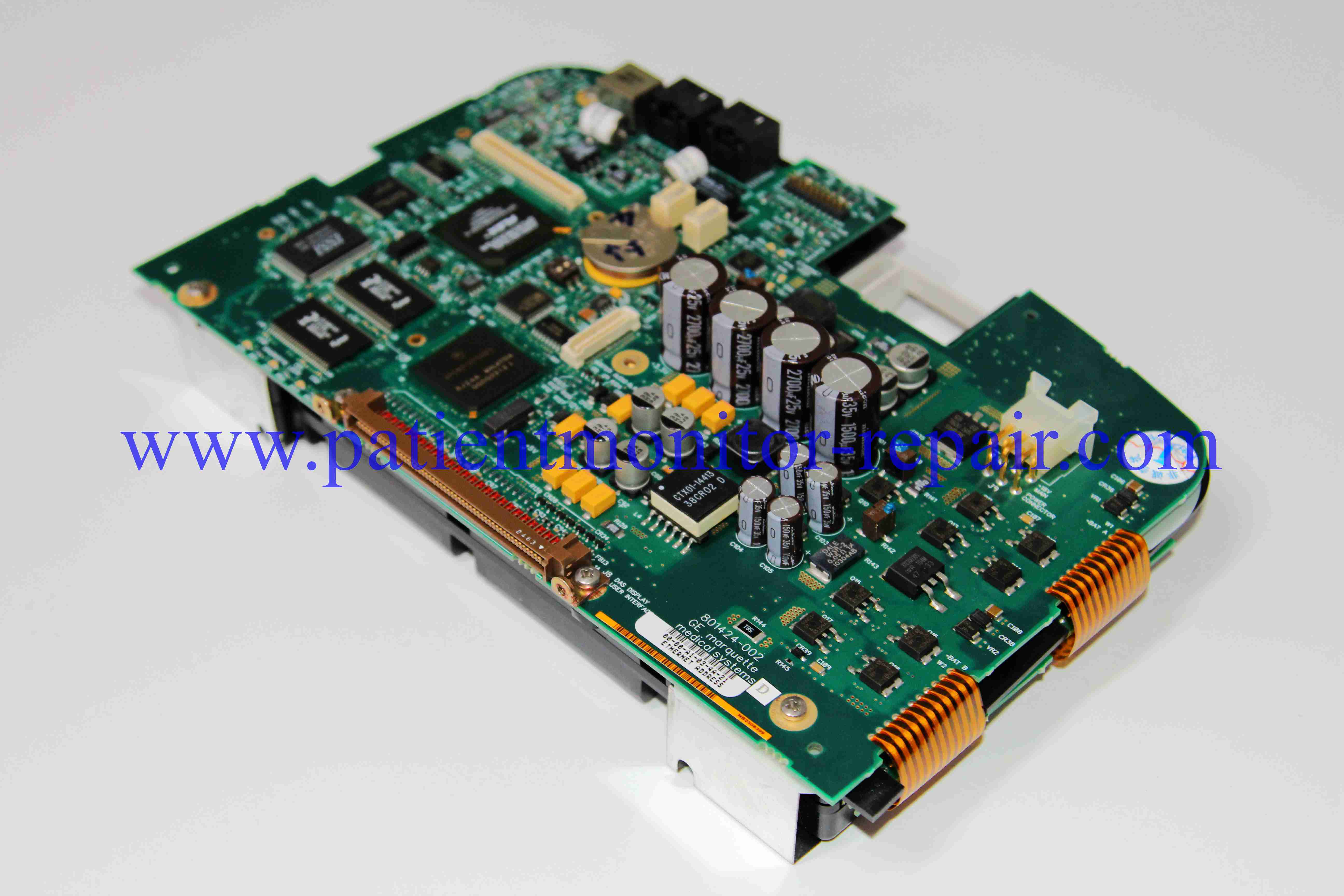

รายละเอียดสินค้า:
|
|
| ชื่อแบรนด์: | GE |
|---|---|
| หมายเลขรุ่น: | Dash3000 4000 5000 |
|
การชำระเงิน:
|
|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุกล่อง |
| เวลาการส่งมอบ: | 1-3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 1-20 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| การรับประกัน: | 90 วัน | ปริมาณ: | ยอดเยี่ยม |
|---|---|---|---|
| คลังสินค้า: | อดีตหุ้น | เวลานำ: | 1-3 วันทําการหลังจากการชําระเงิน |
| รายละเอียดแพ็คเกจ: | แพคเกจมาตรฐานปกติ | แอปพลิเคชัน: | จอภาพผู้ป่วย |
| การชำระเงิน: | TT/เวสเทิร์นยูเนี่ยนหรือเพย์พาล | วัสดุ: | พลาสติก |
| เน้น: | GE DASH3000 patient monitor motherboard,GE DASH5000 mainboard with warranty,patient monitor replacement motherboard |
||
รายละเอียดสินค้า
ต่อไปนี้เป็นคำแนะนำแบบทีละจุดเกี่ยวกับวิธีใช้เมนบอร์ดสำหรับตรวจสอบผู้ป่วย GE DASH 3000/4000/5000 ซึ่งมีไว้สำหรับช่างเทคนิคอุปกรณ์ชีวการแพทย์ที่ผ่านการรับรอง (BMETs)-
ข้อสงวนสิทธิ์ที่สำคัญ:เมนบอร์ดเป็นส่วนประกอบภายในหลัก “การใช้งาน” หมายถึง ขั้นตอนการติดตั้ง การทดสอบ และการแก้ไขปัญหาโดยช่างเทคนิคที่ผ่านการฝึกอบรม- นี่ไม่ใช่คำแนะนำสำหรับการใช้งานทางคลินิกโดยผู้ให้บริการด้านสุขภาพ
ตรวจสอบความเข้ากันได้ของรุ่น:ยืนยันว่าเมนบอร์ดทดแทนเข้ากันได้อย่างชัดเจนกับรุ่น DASH เฉพาะของคุณ (3000, 4000 หรือ 5000) และการกำหนดค่าฮาร์ดแวร์ที่แน่นอน บอร์ดสำหรับ DASH 5000 อาจไม่ทำงานใน DASH 3000 และในทางกลับกัน
ปิดเครื่องและตัดการเชื่อมต่อ:ปิดจอภาพผู้ป่วยโดยสมบูรณ์ ถอดจอภาพออกจากแหล่งจ่ายไฟหลัก AC และถอดจอภาพออกจากที่ยึดผนังหรือเสา ถอดก้อนแบตเตอรี่หลักออก
การป้องกันการคายประจุไฟฟ้าสถิต (ESD): บังคับ.สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อสายดินอย่างเหมาะสมเสมอ และทำงานบนแผ่นรองป้องกัน ESD เมนบอร์ดประกอบด้วยชิป BGA และส่วนประกอบที่มีความไวสูงซึ่งเกิดจากไฟฟ้าสถิต
เตรียมสิ่งแวดล้อม:ทำงานในพื้นที่ที่สะอาด มีแสงสว่างเพียงพอ และปราศจากไฟฟ้าสถิต เพื่อหลีกเลี่ยงการปนเปื้อนหรือความเสียหายทางกายภาพต่อบอร์ด
รวบรวมเครื่องมือและเอกสารประกอบ:มีเครื่องมือที่จำเป็น (เช่น ไขควง Torx, สปั๊ดเจอร์) และที่สำคัญคือคู่มือบริการ GE อย่างเป็นทางการสำหรับรุ่น DASH เฉพาะของคุณ กระบวนการถอดแยกชิ้นส่วนมีความซับซ้อนและต้องมีคำแนะนำที่แม่นยำ
ถอดแยกชิ้นส่วนจอภาพ:ปฏิบัติตามขั้นตอนที่แน่นอนในคู่มือซ่อมบำรุงเพื่อถอดตัวเรือนด้านนอก กรอบหน้า และชุดจอแสดงผลออกเพื่อเข้าถึงส่วนประกอบภายใน กระบวนการนี้ซับซ้อนและเกี่ยวข้องกับขั้นตอนและสายเคเบิลหลายขั้นตอน
การเชื่อมต่อเอกสาร:ก่อนจะตัดการเชื่อมต่อใดๆถ่ายภาพที่มีความละเอียดสูงและสร้างไดอะแกรมของสายแพ ชุดสายไฟ และขั้วต่อทั้งหมดที่ติดอยู่กับเมนบอร์ดที่มีอยู่ สังเกตการวางแนวของสายแพทั้งหมด การเชื่อมต่อที่ไม่ถูกต้องเหล่านี้เป็นสาเหตุหลักของความล้มเหลว
ถอดสายเคเบิล:ค่อยๆ ถอดสายเคเบิลทั้งหมดออกจากเมนบอร์ดเก่า ตัวเชื่อมต่อจำนวนมากมีระบบล็อคหรือสลัก ZIF (Zero Insertion Force) ที่ต้องพลิกขึ้นอย่างระมัดระวังก่อนจึงจะสามารถถอดสายเคเบิลได้
คลายเกลียวและถอดออก:คลายเกลียวเมนบอร์ดออกจากแท่นยึด ยกบอร์ดขึ้นตรงๆ และออกจากแชสซีอย่างระมัดระวัง หลีกเลี่ยงการสัมผัสกับส่วนประกอบอื่นๆ
ตรวจสอบบอร์ดใหม่:ตรวจสอบเมนบอร์ดใหม่ด้วยสายตาเพื่อดูสัญญาณความเสียหายทางกายภาพ พินงอ หรือขั้วต่อเสียหายที่เกิดขึ้นระหว่างการขนส่ง
ตำแหน่งและการรักษาความปลอดภัย:จัดตำแหน่งเมนบอร์ดใหม่ให้ถูกต้องกับรูสำหรับติดตั้ง ค่อยๆ วางมันเข้าที่และยึดให้แน่นด้วยสกรูที่ถูกต้อง หลีกเลี่ยงการงอกระดาน
เชื่อมต่อสายเคเบิลอีกครั้ง:ใช้เอกสารประกอบล่วงหน้าของคุณ (ภาพถ่าย/ไดอะแกรม) เชื่อมต่อใหม่อย่างเป็นระบบทั้งหมดสายเคเบิลและชุดสายไฟไปยังตำแหน่งที่แน่นอนบนเมนบอร์ดใหม่
ตรวจสอบให้แน่ใจว่าขั้วต่อทุกตัวแน่นหนาและเข้าที่แล้ว
สิ่งสำคัญที่สุดคืออย่าลืมล็อค ZIF อีกครั้งบนขั้วต่อสายแพหลังการเสียบ สายแพที่หลวมจะทำให้จอแสดงผลหรือหน้าจอสัมผัสเสียหาย
ประกอบจอภาพกลับเข้าไปใหม่:ค่อยๆ ย้อนกระบวนการถอดแยกชิ้นส่วนเพื่อประกอบจอภาพกลับเข้าที่ ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดอยู่ในแนวที่ถูกต้อง และขันสกรูทั้งหมดให้แน่นตามแรงบิดที่ระบุ
เปิดเครื่องครั้งแรก:ใส่แบตเตอรี่กลับเข้าไปใหม่และเชื่อมต่อจอภาพเข้ากับไฟ AC เปิดเครื่อง
สังเกตการเริ่มต้น:อุปกรณ์จะทำการทดสอบตัวเองแบบขยายเวลา สังเกตรหัสข้อผิดพลาด (เช่น ข้อผิดพลาด FPGA, DSP หรือหน่วยความจำ) ที่บ่งชี้ถึงการติดตั้งที่ไม่เหมาะสมหรือบอร์ดชำรุด
เข้าสู่โหมดบริการ:คุณจะต้องเข้าถึงสิ่งที่ซ่อนอยู่โหมดบริการเพื่อให้การติดตั้งเสร็จสมบูรณ์ โดยทั่วไปจะเกี่ยวข้องกับลำดับคีย์เฉพาะเมื่อเริ่มต้นระบบ (รายละเอียดอยู่ในคู่มือการบริการ)
ปรับเทียบหน้าจอสัมผัส:ขั้นตอนที่สำคัญ ใช้ยูทิลิตี้การปรับเทียบภายในโหมดบริการเพื่อปรับเทียบหน้าจอสัมผัสอย่างแม่นยำ หน้าจอสัมผัสที่ไม่ได้ปรับเทียบจะไม่สามารถใช้งานได้
ตรวจสอบการกำหนดค่าฮาร์ดแวร์:เมนบอร์ดอาจจำเป็นต้องได้รับการกำหนดค่าในโหมดบริการเพื่อให้ตรงกับตัวเลือกฮาร์ดแวร์เฉพาะของจอภาพ (เช่น โมดูลพารามิเตอร์ที่ติดตั้ง)
ทำการทดสอบการทำงานที่ครอบคลุม:ทดสอบทุกพารามิเตอร์และฟังก์ชัน:
จอแสดงผลและสัมผัส:ตรวจสอบความชัดเจนและการสอบเทียบ
คลื่นไฟฟ้าหัวใจ, SpO₂, NIBP:ใช้เครื่องจำลองผู้ป่วยเพื่อตรวจสอบคุณภาพของรูปคลื่นและความแม่นยำเชิงตัวเลข
สัญญาณเตือน:ทดสอบฟังก์ชันการเตือนทั้งหมด
เครือข่ายและอินเทอร์เฟซ:ตรวจสอบการทำงานของอีเธอร์เน็ตและพอร์ตอนุกรม หากมี
ล้างบันทึกข้อผิดพลาด:ใช้โหมดบริการเพื่อล้างบันทึกข้อผิดพลาดในอดีตจากเมนบอร์ดรุ่นก่อน
บันทึกบริการ:จัดทำเอกสารขั้นตอนทั้งหมดอย่างพิถีพิถันในบันทึกประวัติการบริการของอุปกรณ์ รวมวันที่ เหตุผลในการเปลี่ยน หมายเลขชิ้นส่วนเมนบอร์ดเก่าและใหม่ และผลการทดสอบและสอบเทียบทั้งหมด
การปฏิบัติตามกฎระเบียบ:การซ่อมแซมนี้จะต้องดำเนินการตามข้อกำหนดเฉพาะของ GE และกฎระเบียบของอุปกรณ์ทางการแพทย์ที่เกี่ยวข้อง (เช่น FDA, CFDA) เพื่อรักษาความสอดคล้องและความปลอดภัยของอุปกรณ์สำหรับการใช้งานทางคลินิก
คำเตือนครั้งสุดท้าย: นี่เป็นขั้นตอนที่ซับซ้อนสำหรับบุคลากรที่มีคุณสมบัติสูงเท่านั้น จอภาพ DASH มีการออกแบบที่ผสานรวมอย่างลงตัว การติดตั้งที่ไม่ถูกต้องอาจทำให้เมนบอร์ดใหม่หรือส่วนประกอบอื่นๆ เสียหายอย่างถาวร นำไปสู่การซ่อมแซมที่มีค่าใช้จ่ายสูงและส่งผลให้อุปกรณ์ช่วยชีวิตไม่ปลอดภัยสำหรับการใช้งานของผู้ป่วย
![]()
![]()
